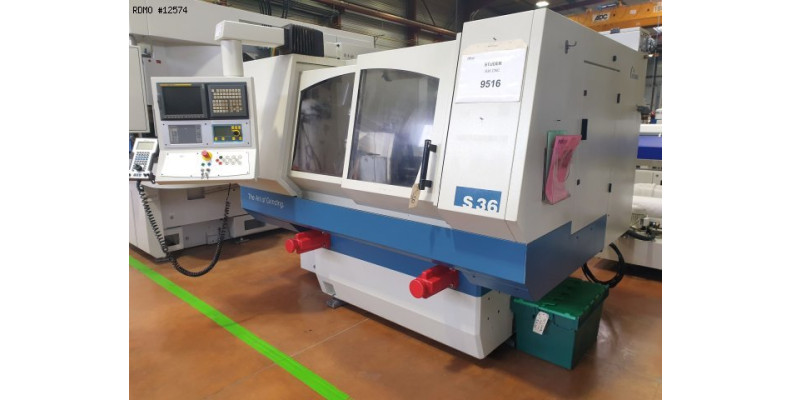

- Número de ejes : 3
- Altura de las puntas : 175 [mm]
- Distancia entre puntas : 1000 [mm]
EJES LINEALES
- Longitud de rectificado : 500 mm
- Recorrido X x Z : 267 X 650 [mm]

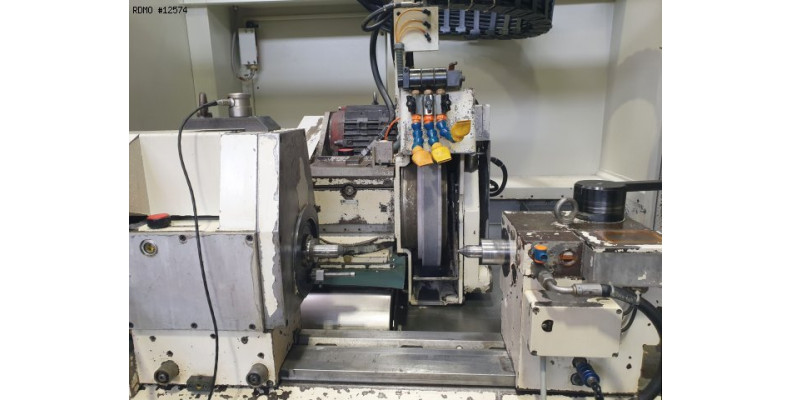

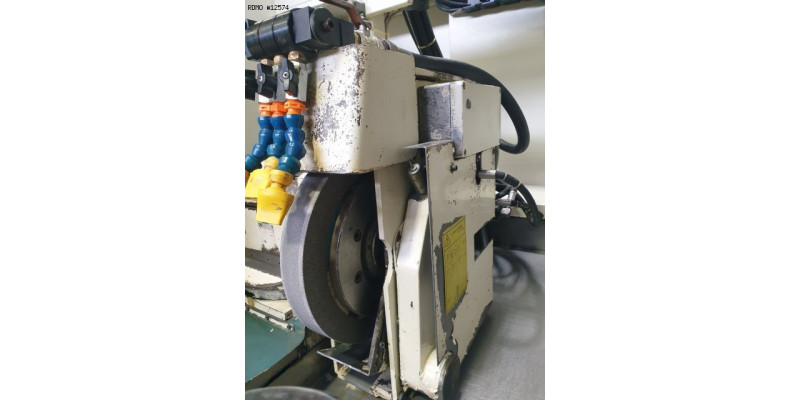

SOPORTE DE LA MUELA
- Orientación continua : +/- 8,5 [°]
- Dimensiones externas de la muela : 500 x 80 x 203 [mm]
- Potencia del cabezal de la muela : 7,5 [kW]
- Velocidad de corte : 44 [m/s]
CABEZAL DE LA PIEZA DE TRABAJO
- Tipo de cono : CM5
- Eje C : +/-0,5 [°]
- Potencia : 1 [kW]
- Velocidad : 30-1000 [rpm]
PIEZA DE TRABAJO
- Tipo de cono: CM3
- Recorrido de la fresa : 35 [mm]
- Diámetro de la fresa : 50 [mm]
- Peso máximo de la pieza entre centros : 130 [kg]
ALIMENTACIÓN ELÉCTRICA
- Tensión de alimentación : 400V 50 Hz
- Dimensiones de la máquina : 2700 x 2350 x H. 2100 [mm]
- Peso : 4 000 [kg]
HORAS DE MÁQUINA
- Número de horas de trabajo : 17775
Equipamiento

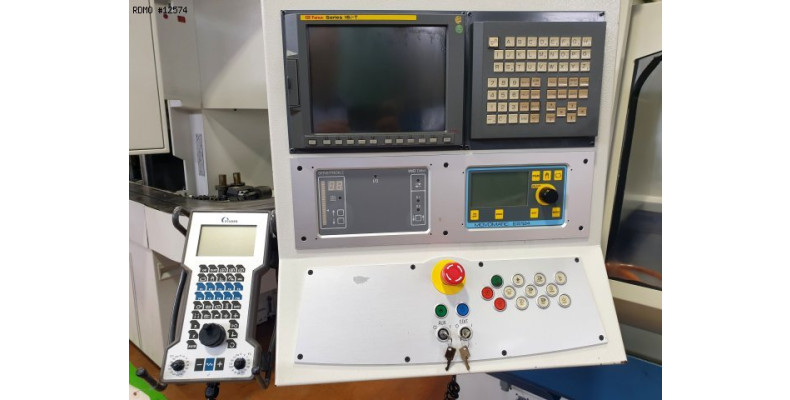

- Control CNC FANUC 16i-TA
- Pictograma
- Studer RELEASE C
- Mando a distancia con volante electrónico
- SENSITRON
- Equilibrado dinámico Hydrobalance HBA40000-1
- Brazo automático de medición de longitud MOVOMATIC C25
- Brazo de medición de diámetro exterior en proceso MOVOMATIC
- Protector de rueda basculante automático
- Dispositivo de diamante fijo en el cabezal de la pieza

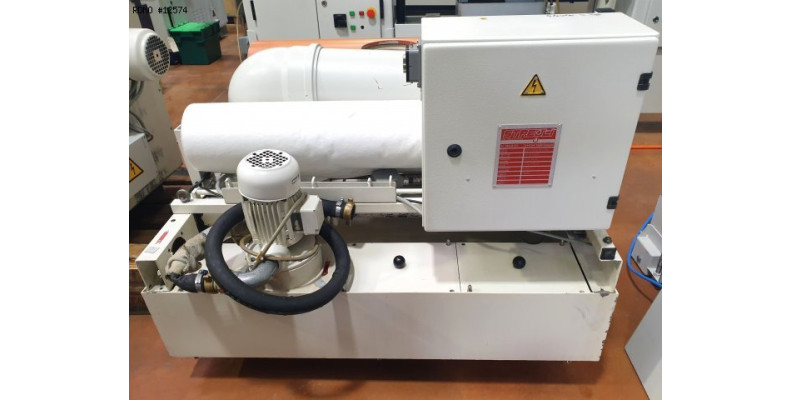

- Depósito de refrigerante de 375 [l]
- Filtro de papel

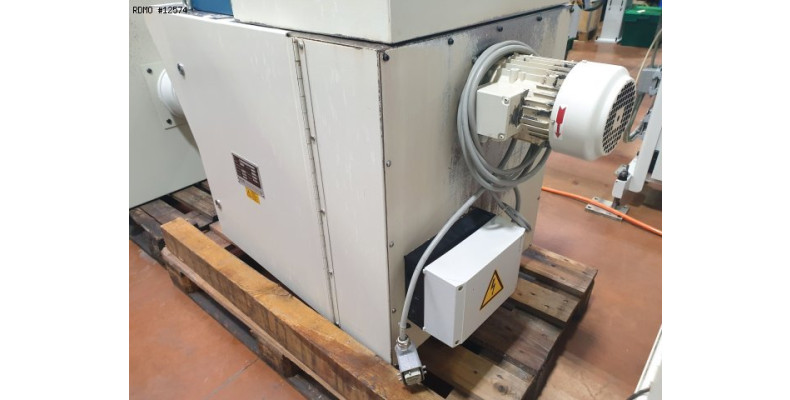

- Extracción de neblina de aceite
- Bridas de rueda
