- Número de ejes : 5
- Distancia entre puntas : 400 [mm]
- Diámetro efectivo : 180 [mm]
EJES LINEALES
- Recorrido X1 y X2 x Z : 220 [mm]
- Recorrido Z : 850 [mm]
- Resolución X x Z : 0,0001 [mm]

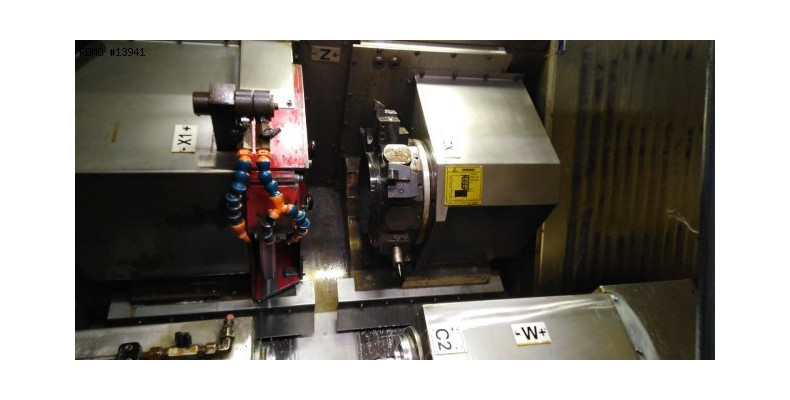

TURRETAS :
- Número de posiciones fijas : 12
- Portaherramientas : VDI30
PORTA RUEDAS
- Rectificado exterior derecho :
* Dimensiones muela (Ø x ancho x agujero) : 400 x 50 x 127 [mm]
* Potencia motriz : 6,8 [kW]
PORTAPIEZAS
- Velocidad máx. : 7500 [rpm]
- Velocidades (funcionamiento síncrono) : 1 - 5000 [rpm]
- Tipo de cono : CM4
- Potencia motriz : 10,5 [kW]
- Eje C : 0,001 [°]
CONTRAPOLEA SINCRONIZADA
- Velocidad máx. : 7500 [rpm]
- Velocidades de rotación (funcionamiento síncrono) : 1 - 5000 [rpm]
- Eje C : 0,001 [°]
- Cono interior : MK4
- Ajuste micrométrico : +/- 40 [micras]
- Potencia motriz : 10,5 [kW]
FUENTE DE ALIMENTACIÓN
- Potencia nominal : 45 [KVA]
DIMENSIONES
- Dimensiones del suelo : 2800 x 3960 [mm]
- Peso de la máquina : 7600 [kg]
HORAS DE MÁQUINA
-Horas de funcionamiento : 57000 [h]
Equipamiento

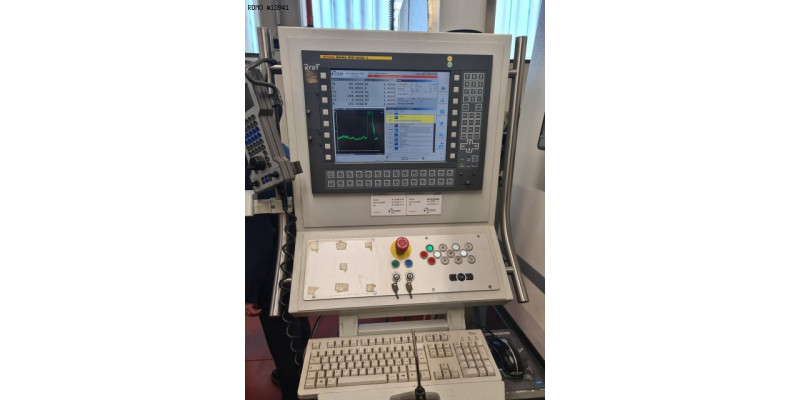

- NC FANUC 310i-modeloA
- SoftwareStuderWIN
- Interfaz RS232 / USB

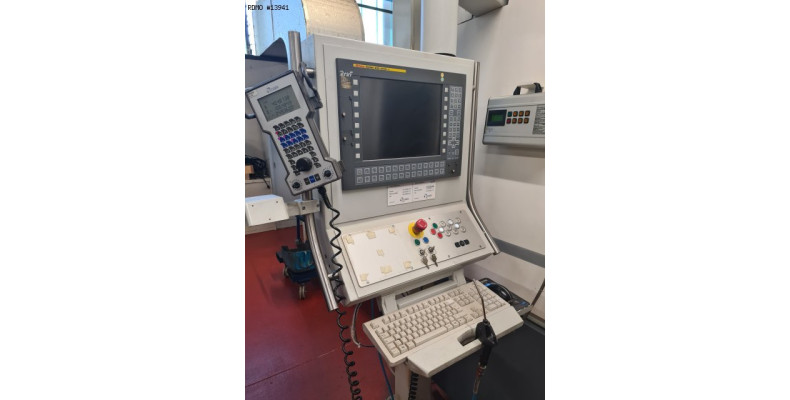

- Volante electrónico remoto
- Torreta con dispositivo de autocalibrado de longitud Renishaw LP2

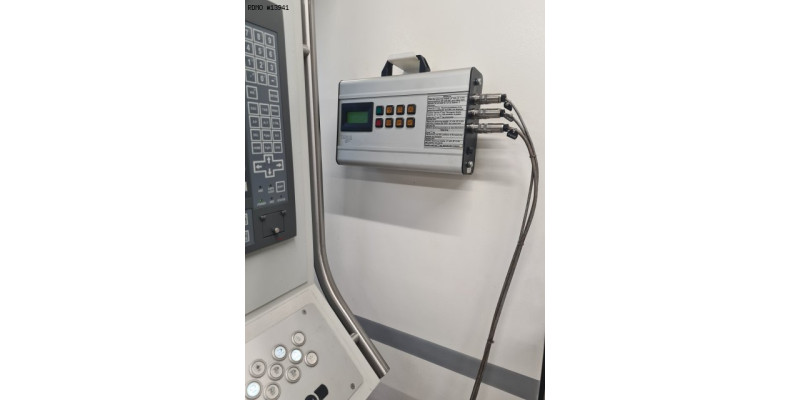

- Sondas Marposs para diámetros (multirrango) + ejes Z4 para posicionamiento
- Equilibrado semiautomático de ruedas MPM.3 BMT100 M.24

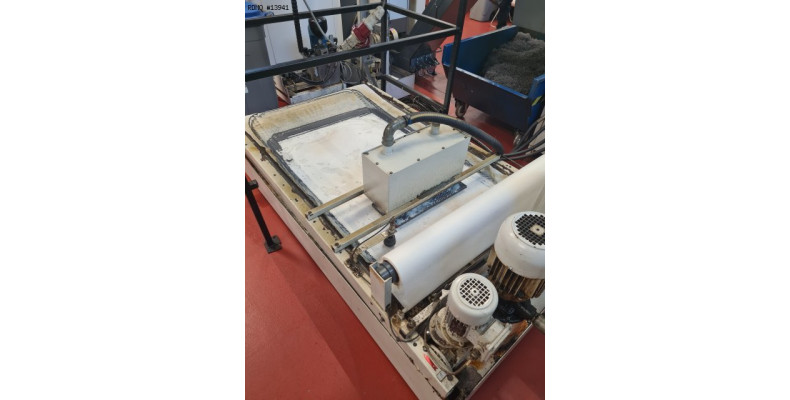

- Depósito de refrigerante de 480 L
* con filtro de papel
* con filtro magnético

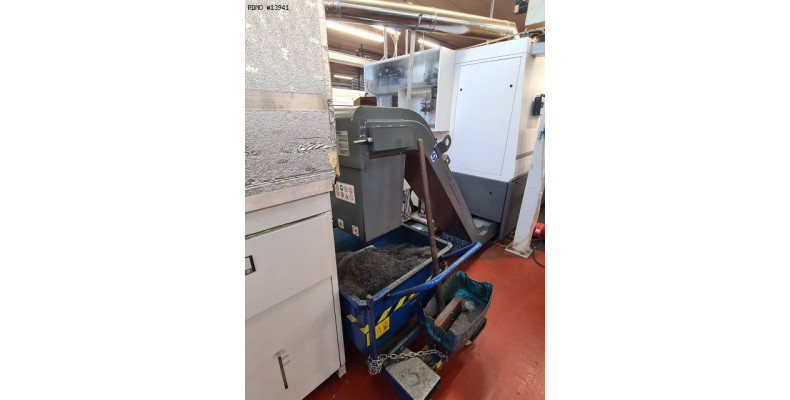

- Transportador de virutas

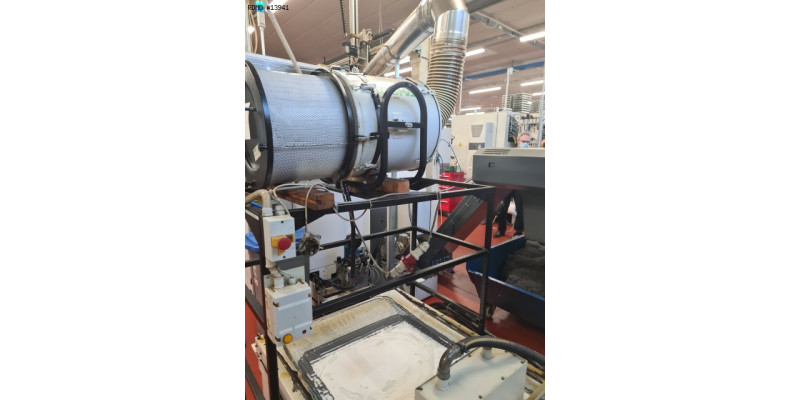

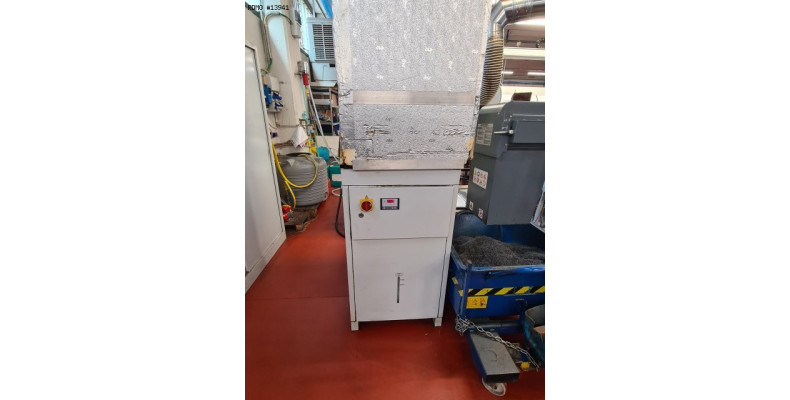

- Extracción de niebla
- Unidad de refrigeración del motor de la muela
- Detección electrónica de contactos Dittel AE6000
- Dispositivo fijo de reavivado en el cabezal de la pieza
- Climatización del armario eléctrico
- Eje de equilibrado
- Interfaz para sistema automático de carga
