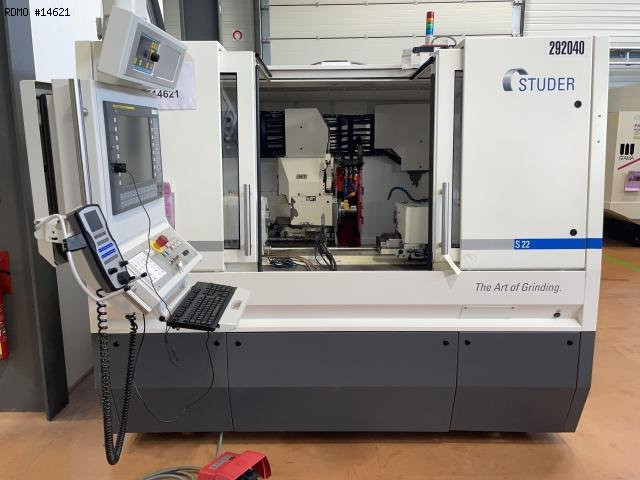

STUDER S22 CNC

Rectificación / afilado / rodaje / rebarbado / pulido Rectificadora cilindrica cnc

14621

Especificacion técnica a descargar

Marca : STUDER

Modelo : S22 CNC

Año : 2011

N° Serie : 018/1040-0029

14621

STUDER S22 CNC

Rectificación / afilado / rodaje / rebarbado / pulido Rectificadora cilindrica cnc

Especificacion técnica a descargar

Marca : STUDER

Modelo : S22 CNC

Año : 2011

N° Serie : 018/1040-0029

Preguntar por un precio

Características

- Número de ejes : 6
- Altura de las puntas : 175 [mm]
- Distancia entre puntas : 650 [mm]
EJES LINEALES
- Longitud de rectificado : 800 mm
- Carreras X x Z : 310 X 850 [mm]
SOPORTE DE LA MUELA
- Orientación continua (eje B) : +/- 9 [°]
- Precisión eje B ( mecanizado de alta velocidad) : 0,001 [°]
- Dimensiones externas de la muela : 500 x 80 x 20 [mm]
- Potencia del cabezal de la muela : 12,5 [kW]
- Velocidad de rotación : 1400-3200 [t/mm]
CABEZAL DE LA PIEZA DE TRABAJO
- Tipo de cono : ISO50
- Precisión de indexación del eje C : 0,001 [°]
- Potencia : 4 [kW]
- Velocidad de rotación : 1-1000 [rpm]
CONTRAHUSILLO SINCRONIZADO
- Tipo de cono : CM4
- Carrera de la fresa (eje W) : 90 [mm]
- Diámetro de la fresa : 50 [mm]
- Potencia : 1,6 [kW]
- Peso máximo pieza entre centros :50 [Kg]
ALIMENTACIÓN ELÉCTRICA
- Tensión de alimentación : 400 [V] 50[Hz]
HORAS DE MÁQUINA
- Número de horas de trabajo : 36000 [h]

Equipamiento

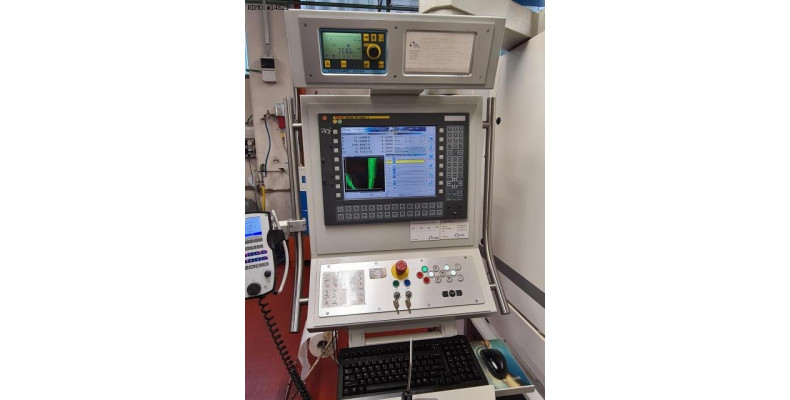

- Control CNC FANUC 31i-A
- Software :
* StuderWIN
* Pictograma
* StuderThread sólo ciclos
* StuderTechnilogy
- Mando a distancia con volante electrónico
- Reglas de medición en los ejes X y Z
- Brazo automático de medición de longitud MOVOMATIC C25
- Brazo de medición de diámetro exterior en proceso MOVOMATIC DM205
- Depósito de refrigerante de 375 litros
- Filtro de papel
- Extracción de neblina de aceite
- Brazo de carga de la rueda
- Rueda de reavivado giratoria (Ø 100 mm) sobre mesa
- SENSITRON
- Equilibrado dinámico automático DittelM6000
- Bridas de rueda
- Interfaz para luneta AROBOTECH
- B3 Interfaz PROFIBUS para carga automática
