- distancia entre puntas : 200 [mm]
- altura de las puntas : 100 [mm]
- carreras (X/Z) : 130 / 170 [mm]

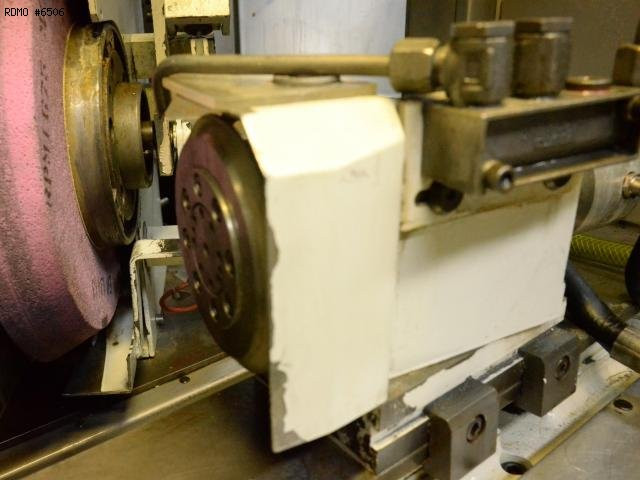

SOPORTE DE LA MUELA
- dimensiones de la muela : 400 x 63 x 127 [mm]
- velocidad periférica : 45 [m/seg]
- potencia : 3 [kW]
- orientación : 30 [°]
POLEA SOPORTE PIEZA
- cono : CM4
- velocidades : 600 - 3000 [rpm]
- potencia : 0,5 [kW]
- precisión de indexación del eje C : +/- 0,5 [°]
CONTRAPUNTO
- cono : CM2
- recorrido de la caña : 30 [mm]
ALIMENTACIÓN ELÉCTRICA
- tensión : 400 [V]
- frecuencia : 50 [Hz]
- potencia instalada : 19 [kVA]
DIMENSIONES
- superficie : 1760 x 2180 [mm]
- altura : 2630 [mm]
- peso : 4.000 [kg]
HORAS DE MÁQUINA
- horas bajo tensión : 46.943 [h]
- horas de trabajo : 21.529 [h]
Equipamiento
- CNC FANUC 16TB
- opciones : Studer Release B, Pictogramación
- interfaz : RS232C

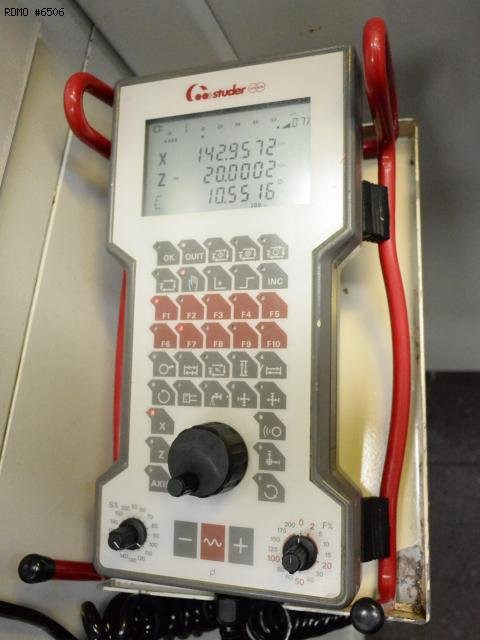

- volante electrónico a distancia
- reglas de medición directa en X y Z
- contrapunto con ajuste fino de concentricidad
- retracción hidráulica del manguito del contrapunto
- volante de reavivado ajustable sobre la mesa : FISCHER AES-72x230/3
- equilibrado dinámico de la rueda : DITTEL HBA 4000
- predisposición del sensor de diámetro : MOVOMATIC ES400
- predisposición para robot de carga/descarga de piezas : FELSOMAT
- puerta frontal automática
- predisposición para pulverización
- aspiración electrostática : ELOSTA BF2000
- mandril de pinza neumático
- 1 soporte de muela
- 1 muela abrasiva
- brazo de soporte para cambio de muela por gravedad cero
- 1 eje de equilibrado
