- Número de husillos : 2
- Número de ejes : 10
- Número de torretas : 3
HUSILLO PRINCIPAL
- Extremo de husillo : AD140
- Potencia de husillo : 25 / 33 |kW]
- Velocidad del husillo : 5.000 [Rev./min]
- Diámetro máximo en barra : 65 [mm]
- Duración máxima en mandril : 160 [mm]
- Precisión de indexación eje C : 0,001 [°]
CONTRA-HUSILLO
- Extremo de husillo : AD140
- Potencia de husillo : 25 / 33 |kW]
- Velocidad del husillo : 5.000 [Rev./min]
- Diámetro máximo en barra : 65 [mm]
- Diámetro máximo mecanizable : 160 [mm]
- Precisión de indexación eje C : 0,001 [°]
- Carrera : 700 [mm]
- Velocidad avance rápido : 50 [m/min]
- Distancia husillo/contra-husillo : 710 [mm]

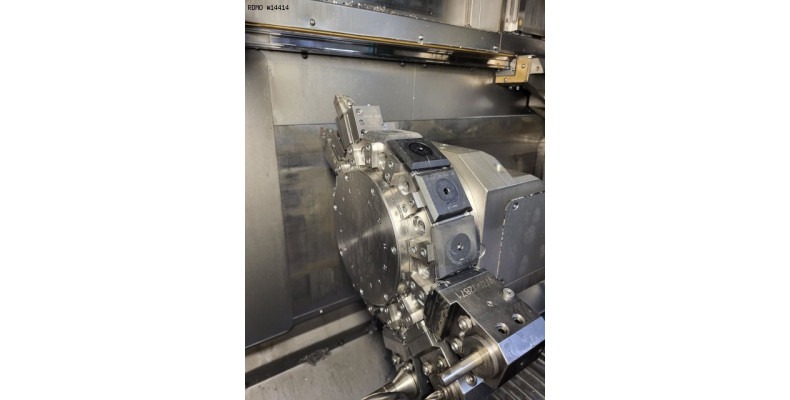

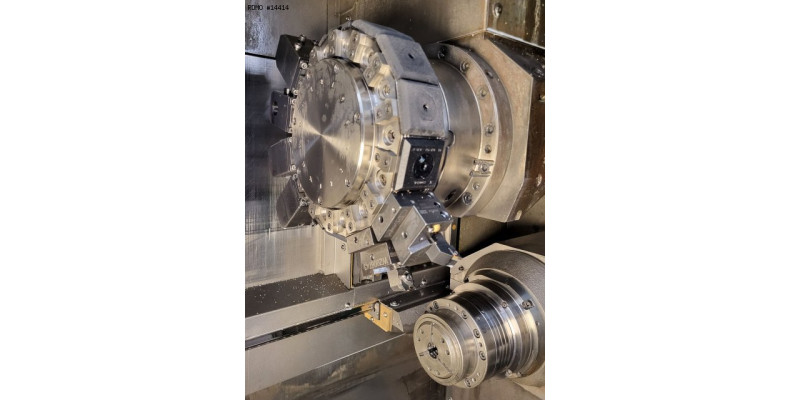

TORRETA SUPERIOR IZQUIERDA
- Número de posiciones : 14
- Número de posiciones motorizadas : 14
- Carrera X/Z : 110 / 320 [mm]
- Carrera Y : 100 [mm]
- Tipo de herramienta : VDI 25
- Velocidad herramientas giratorias : 8.000 [Rev./min]
- Potencia herramientas giratorias : 6,5 |kW]
TORRETA SUPERIOR DERECHA
- Número de posiciones : 14
- Número de posiciones motorizadas : 14
- Carrera X : 180 [mm]
- Tipo de herramienta : VDI 25
- Velocidad herramientas giratorias : 8.000 [Rev./min]
- Potencia herramientas giratorias : 6,5 |kW]

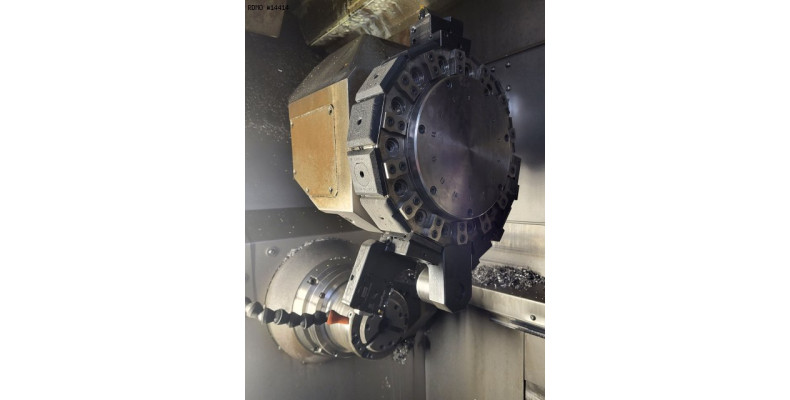

TORRETA INFERIOR IZQUIERDA
- Número de posiciones : 14
- Número de posiciones motorizadas : 14
- Carrera X/Z : 110 / 550 [mm]
- Carrera Y : 100 [mm]
- Tipo de herramienta : VDI 25
- Velocidad herramientas giratorias : 8.000 [Rev./min]
- Potencia herramientas giratorias : 6,5 |kW]

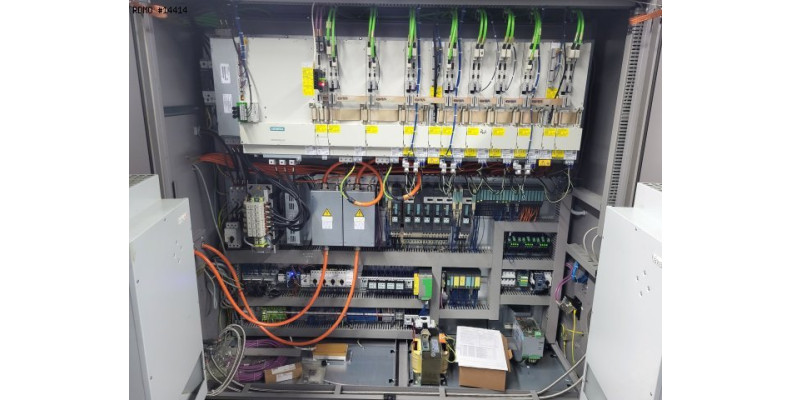

ALIMENTACIÓN ELÉCTRICA
- Tensión de alimentación : 400 [V]
- Potencia instalada : 64 [kVA]

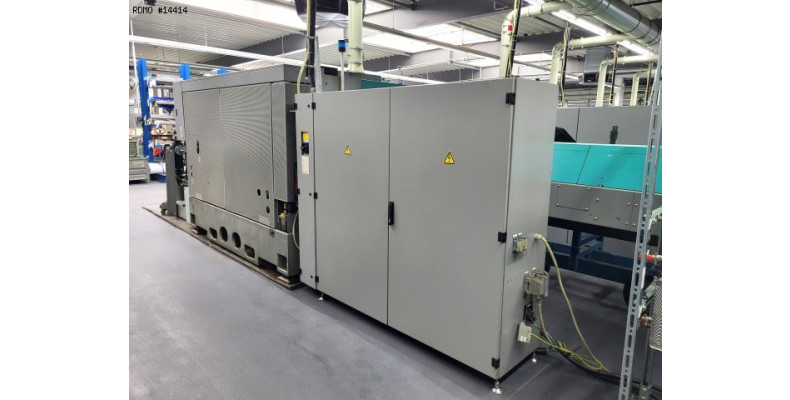

DIMENSIONES TOTALES
- Dimensiones en el suelo : 6.618 x 1.794 [mm]
- Altura máquina : 2.139 [mm]
- Peso de la máquina : 9.000 [Kg]
HORAS MÁQUINA
- Horas de husillo : 36.721 [h]
Equipamiento

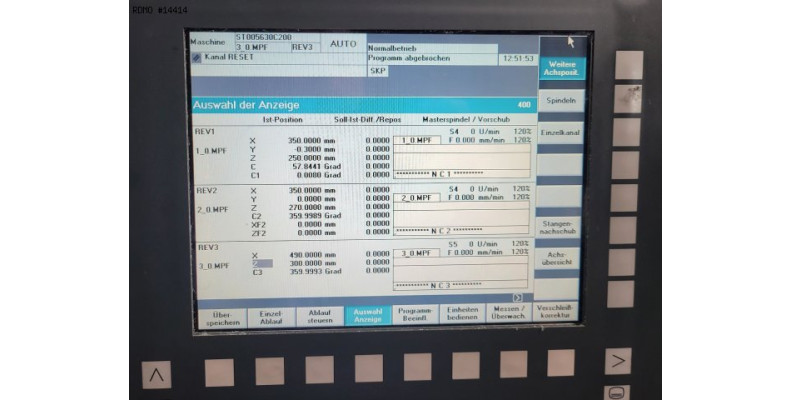

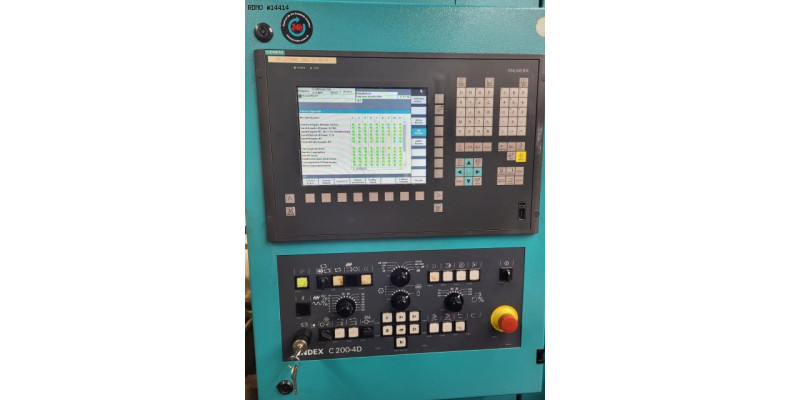

- CNC : C200-4D (SIEMENS 840D)
- Interfaz : Ethernet / USB
- Lámpara de estado 3 colores
- Opciones : Transmit / Tracyl
- Control rotura de herramienta
- Recipiente de riego : 350 [l]
* con bomba de alta presión : 80 [bares]

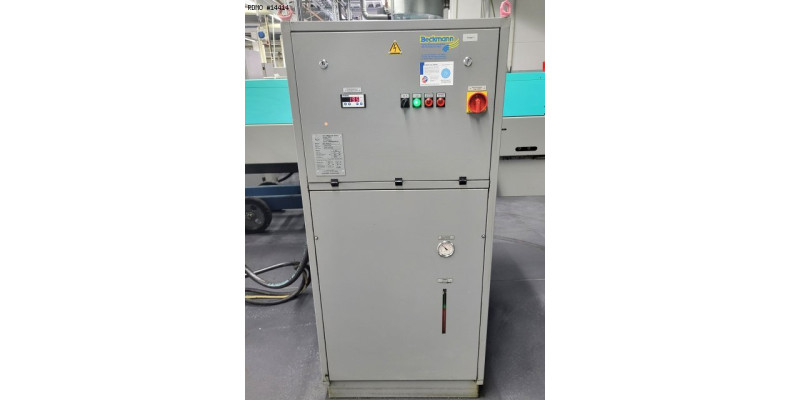

- Enfriamiento del husillo
- Riego centro del husillo : et tourelles

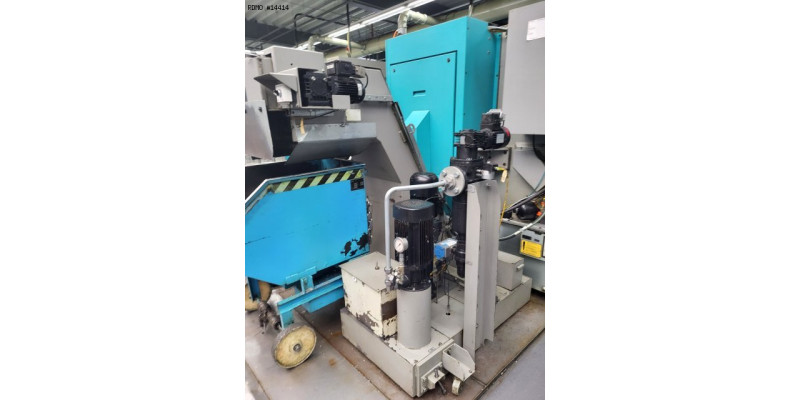

- Transportador de virutas

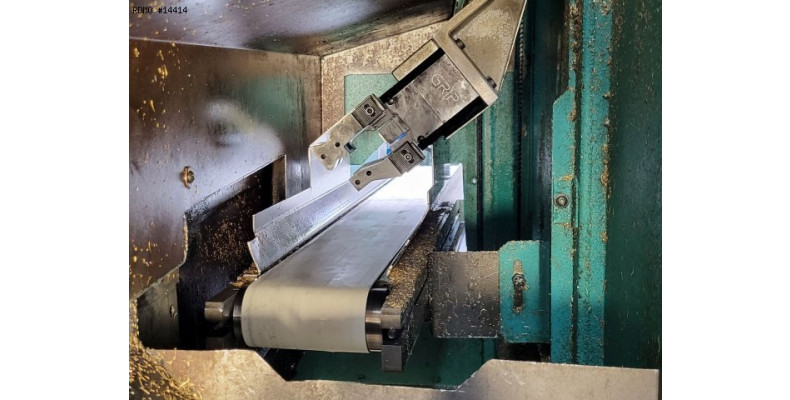

- Recuperador de piezas
- Cinta transportadora de piezas

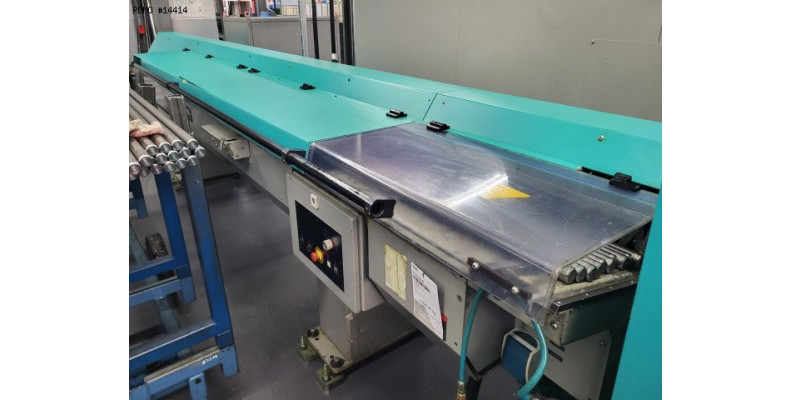

- Cambio de sentido : INDEX MBL capacité 3.000 [mm]
- Mandril de pinzas : 2 HAINBUCH Spanntop Kombi Axfix Ø65
