- Número de husillos : 2
- Número de ejes : 12
- Número de torretas : 3
HUSILLO PRINCIPAL
- Extremo de husillo : A2-6
- Potencia de husillo : 24 |kW]
- Velocidad del husillo : 5.000 [Rev./min]
- Diámetro máximo en barra : 65 [mm]
- Duración máxima en mandril : 175 [mm]
- Precisión de indexación eje C : 0,001 [°]
CONTRA-HUSILLO
- Extremo de husillo : A2-5
- Potencia de husillo : 28 |kW]
- Velocidad del husillo : 7.000 [Rev./min]
- Diámetro máximo en barra : 42 [mm]
- Precisión de indexación eje C : 0,001 [°]
- Carrera : 700 [mm]
TORRETA SUPERIOR IZQUIERDA
- Número de posiciones : 10
- Número de posiciones motorizadas : 10
- Carrera X/Z : 175 / 650 [mm]
- Carrera Y : +/- 40 [mm]

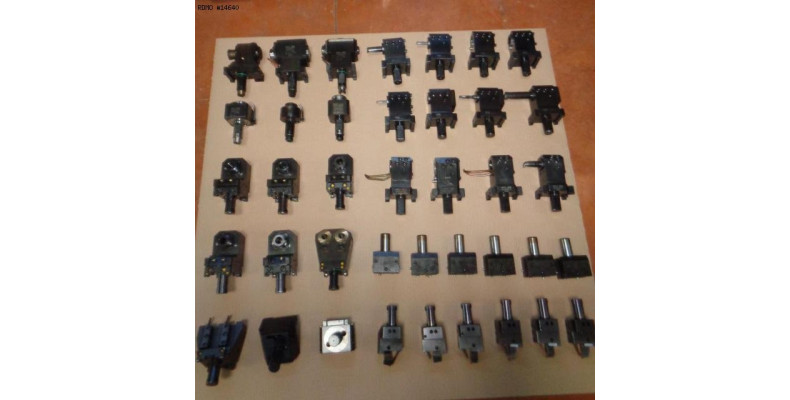

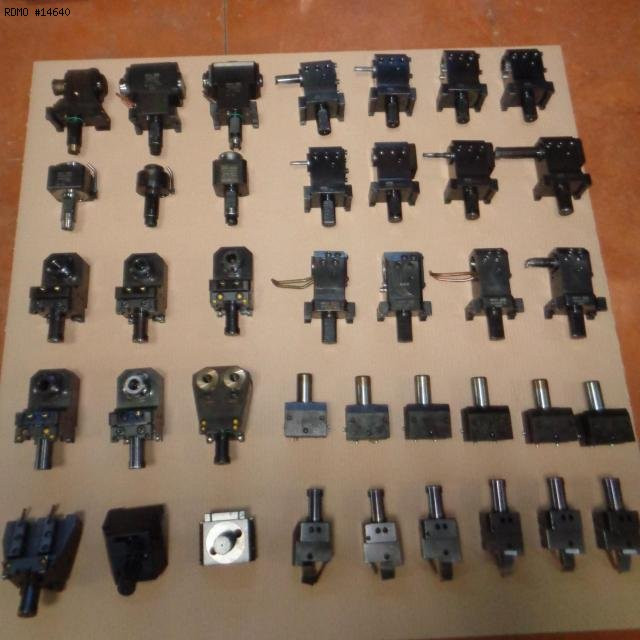

- Tipo de herramienta : VDI 30
- Velocidad herramientas giratorias : 6.000 [Rev./min]
- Potencia herramientas giratorias : 5,5 |kW]
TORRETA INFERIOR IZQUIERDA
- Número de posiciones : 10
- Número de posiciones motorizadas : 10
- Carrera X/Z : 175 / 650 [mm]
- Carrera Y : +/- 40 [mm]
- Tipo de herramienta : VDI 30
- Velocidad herramientas giratorias : 6.000 [Rev./min]
- Potencia herramientas giratorias : 5,5 |kW]
TORRETA INFERIOR DERECHA
- Número de posiciones : 10
- Número de posiciones motorizadas : 10
- Carrera X/Z : 175 / 650 [mm]
- Carrera Y : +/- 40 [mm]
- Tipo de herramienta : VDI 30
- Velocidad herramientas giratorias : 6.000 [Rev./min]
- Potencia herramientas giratorias : 5,5 |kW]
ALIMENTACIÓN ELÉCTRICA
- Tensión de alimentación : 400 [V]
- Potencia instalada : 95 |kW]
DIMENSIONES TOTALES
- Dimensiones en el suelo : 5.450 x 2.318 [mm]
- Altura máquina : 2.258 [mm]
- Peso de la máquina : 10.000 [Kg]

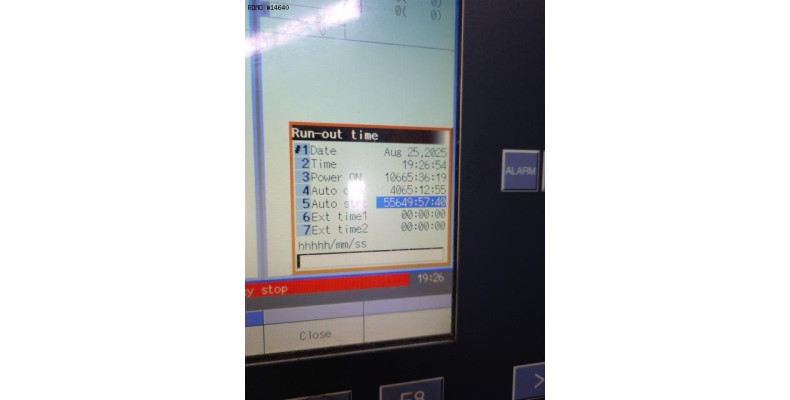

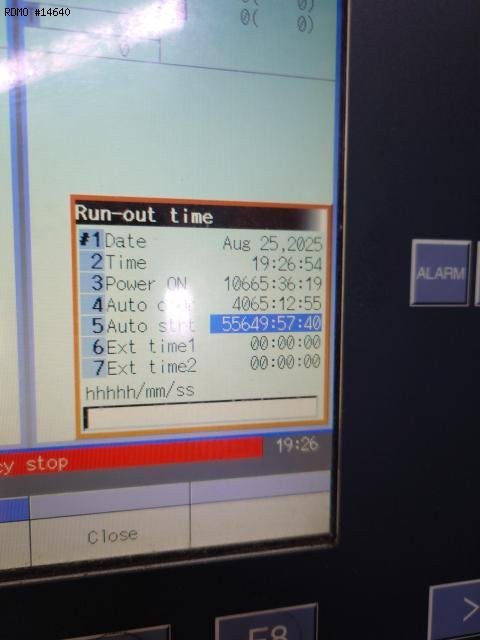

HORAS MÁQUINA
- Horas de trabajo : 50000 [h]
Equipamiento
- CNC : Traub TX8i-S
- Volante electrónico
- Lámpara de estado 3 colores
- Recipiente de riego : RESY
* con bomba de alta presión
* con filtración papel
- Transportador de virutas
- Recuperador de piezas
- Cinta transportadora de piezas
- Mandril de pinzas : 2 HAINBUCH
