- Número de husillos : 2
- Número de ejes : 10
- Número de torretas : 3
HUSILLO PRINCIPAL
- Extremo de husillo : A2-5
- Potencia de husillo : 22/29 |kW]
- Velocidad del husillo : 7.000 [Rev./min]
- Diámetro máximo en barra : 42 [mm]
- Duración máxima en mandril : 110 [mm]
- Precisión de indexación eje C : 0,001 [°]
CONTRA-HUSILLO
- Extremo de husillo : A2-5
- Potencia de husillo : 16,5/19 |kW]
- Velocidad del husillo : 7.000 [Rev./min]
- Diámetro máximo en barra : 42 [mm]
* Duración máxima en mandril : 110 [mm]
- Precisión de indexación eje C : 0,001 [°]
- Carrera : 500 [mm]
- Velocidad avance rápido : 60.000 [mm/min]
- Distancia husillo/contra-husillo : 515 [mm]
TORRETA SUPERIOR IZQUIERDA
- Número de posiciones : 10
- Número de posiciones motorizadas : 10
- Carrera X/Z : 70 / 250 [mm]
- Carrera Y : 70 [mm]
- Tipo de herramienta : VDI 25
- Velocidad herramientas giratorias : 8.000 [Rev./min]
- Potencia herramientas giratorias : 4,2 |kW]
TORRETA SUPERIOR DERECHA
- Número de posiciones : 10
- Número de posiciones motorizadas : 10
- Carrera X : 125 [mm]
- Tipo de herramienta : VDI 25
- Velocidad herramientas giratorias : 8.000 [Rev./min]
- Potencia herramientas giratorias : 4,2 |kW]
TORRETA INFERIOR IZQUIERDA
- Número de posiciones : 10
- Número de posiciones motorizadas : 10
- Carrera X/Z : 70 / 400 [mm]
- Carrera Y : 70 [mm]
- Tipo de herramienta : VDI 25
- Velocidad herramientas giratorias : 8.000 [Rev./min]
- Potencia herramientas giratorias : 4,2 |kW]
ALIMENTACIÓN ELÉCTRICA
- Tensión de alimentación : 400 [V]
- Potencia instalada : 68 [kVA]
DIMENSIONES TOTALES
- Dimensiones en el suelo : 5540 x 2910 [mm]
- Peso de la máquina : 5.500 [Kg]
HORAS MÁQUINA
- Horas de husillo : 25000 [h]
Equipamiento
- CNC : INDEX C200-4D (base Siemens )
- Lámpara de estado 3 colores
- Recipiente de riego
* con bomba de alta presión : 20 [bares]
* con filtración papel
* Con ducha de lavado
* Riego centro del husillo : principale et secondaire
- Transportador de virutas : DROITE
- Enfriamiento del husillo
- Recuperador de piezas
- Cambio de sentido : IEMCA BOSS 545 E

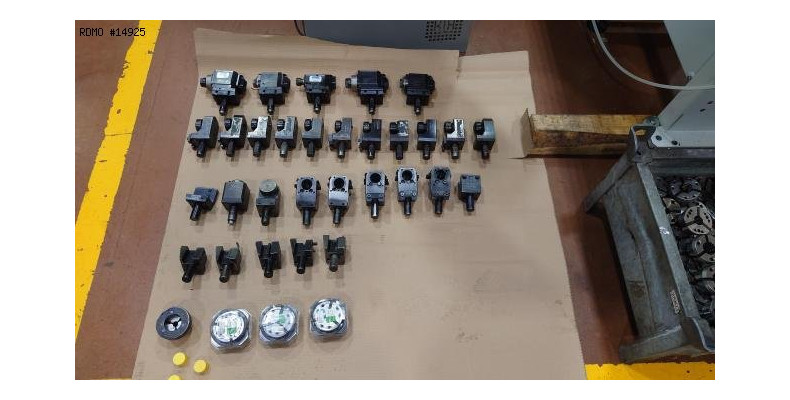

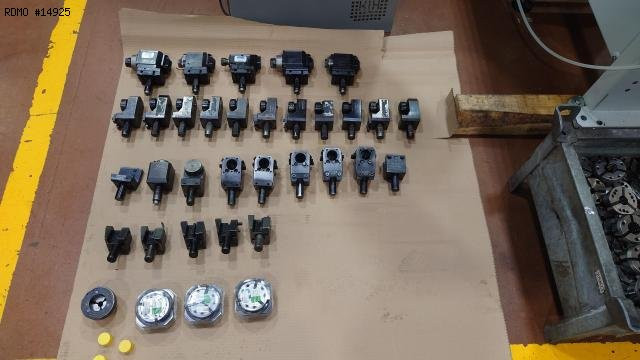

- porta-herramientas giratorios : 6
- porta-herramientas fijos : 24
