- Número de ejes : 5
HUSILLO DE FRESADO
- Tipo de porta-herramienta : SK50
- Potencia de husillo : 60 |kW]
- Velocidad del husillo : 50-8000 [Rev./min]
- Caja de cambio de velocidades
- Gama de velocidades : 2
EJES LINEALES
- Carreras ejes X/Y/Z : 1250 / 1200 / 1400 [mm]
- Velocidades avances rápidos (X/Y/Z) : 50 [m/min]

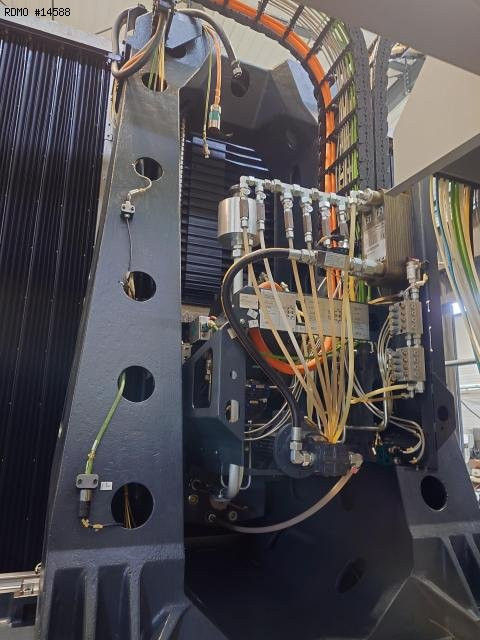

EJE ROTATIVO A
- Carrera : +15 / -190 [°]
- Precisión de indexación : 0.001 [°]
EJE ROTATIVO B
- Carrera : (+/-) 360 [°]
- Precisión de indexación : 0.001 [°]
- Velocidad avance trabajo : 10 [Rev./min]

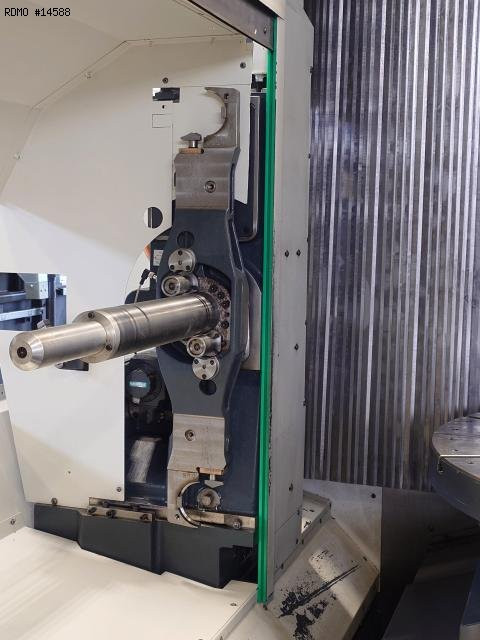

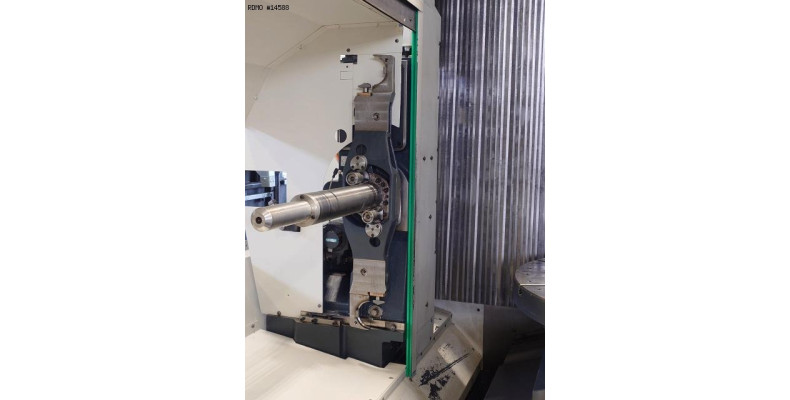

CAMBIADOR DE HERRAMIENTAS
- Tipo de cambiador de herramientas : Bras chargeur
- Capacidad del almacén de herramientas : 50
- Tiempo para cambiar la herramienta : 6.3 [seq]

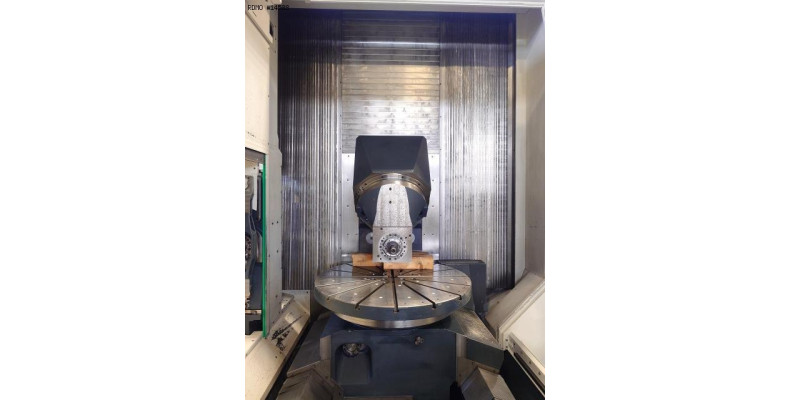

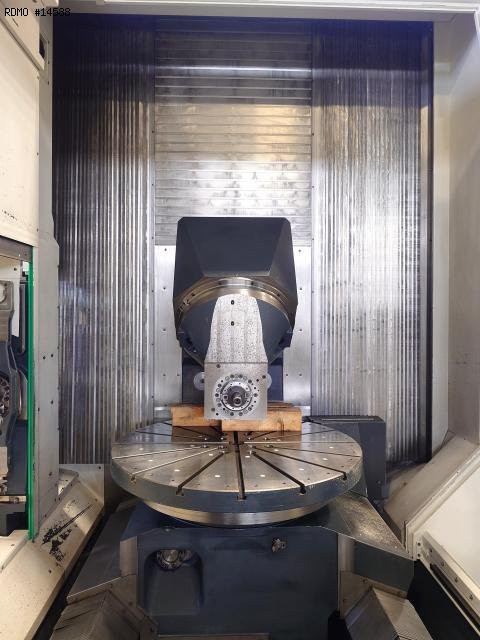

MESA
- Dimensiones mesa : 1100 [mm]
- Peso admisible en la mesa : 2000 [Kg]
- Dimensiones máximas de la pieza (diámetro x altura) : 1810 x 1400 [mm]
ALIMENTACIÓN ELÉCTRICA
- Tensión de alimentación : 400 [V]
- Potencia instalada : 50 |kW]
DIMENSIONES TOTALES
- Dimensiones en el suelo : 7400 X 5400 [mm]
- Altura máquina : 4800 [mm]

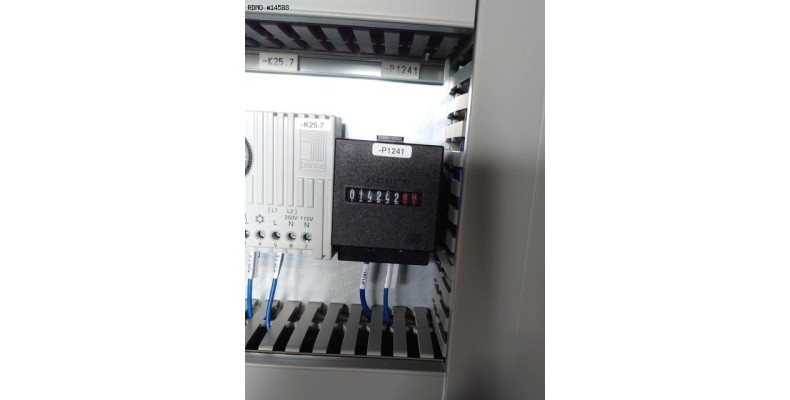

HORAS MÁQUINA
- Horas en tensión : 14238 [h]
Equipamiento

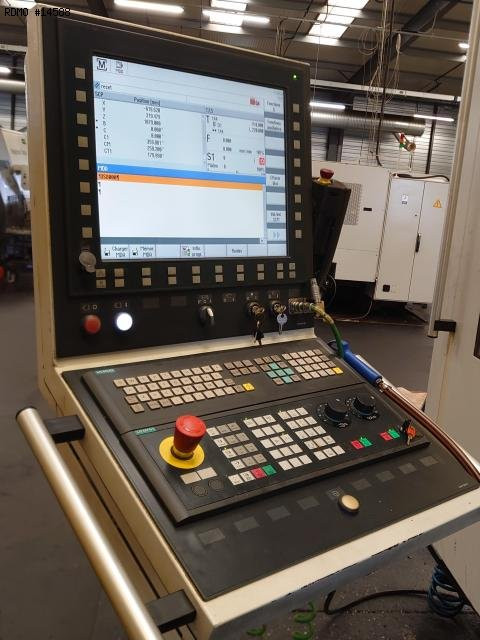

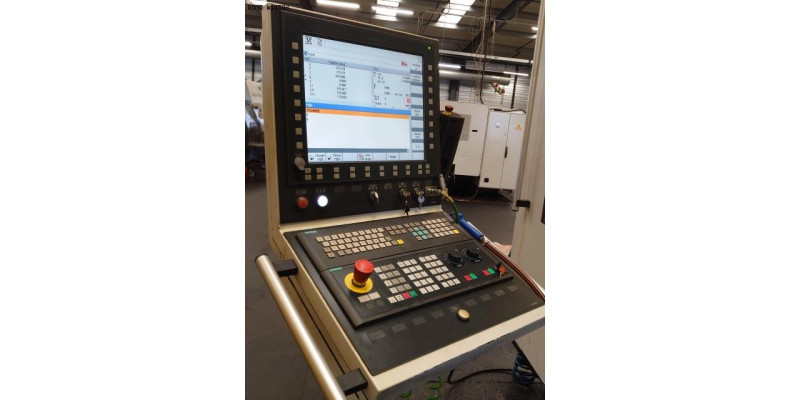

- CNC : Siemens 840 D SL
- Interfaz : Ethernet / RS232 / USB / PCMCIA
- Programación interactiva : Shopmill
- Volante electrónico
- Reglas de medida directa
- Aterrajado rígido
- Lámpara de estado 3 colores

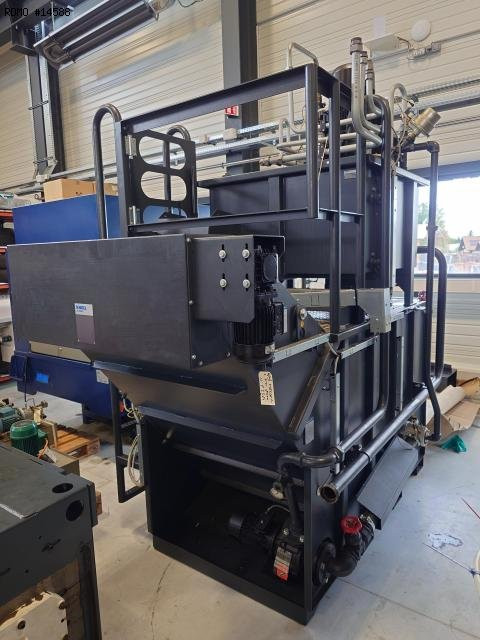

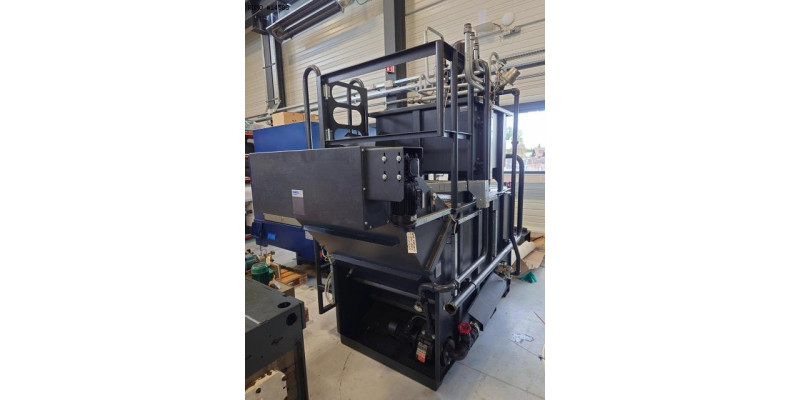

- Recipiente de riego : 2450 [l]
* con bomba de alta presión : 50 [bares]
* con grupo frío líquido de corte
* con separador magnético
* Con ducha de lavado
- Riego centro del husillo
- Riego por micro-lubrificación

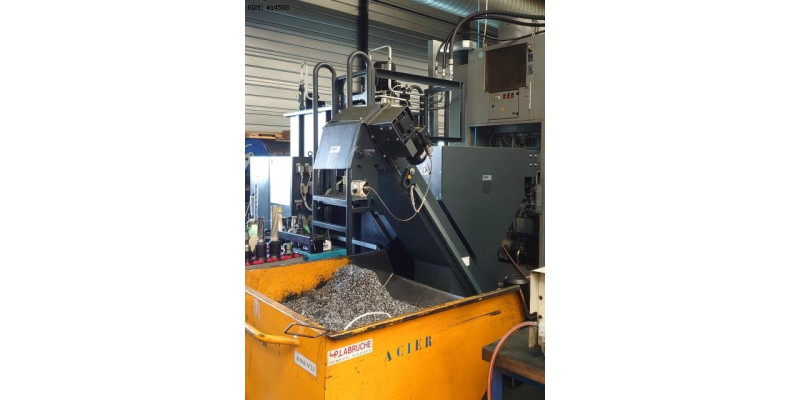

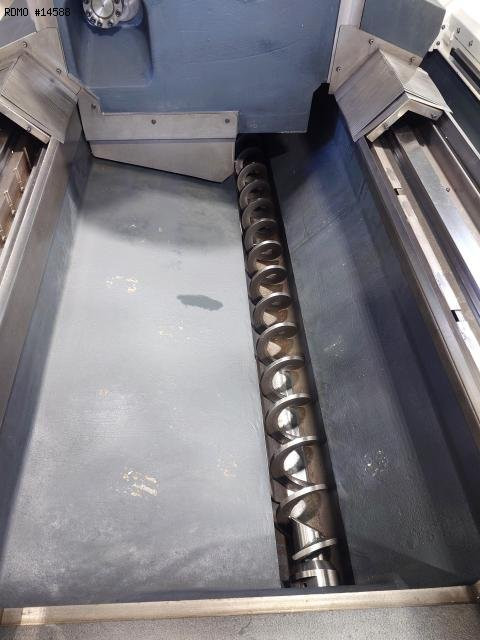

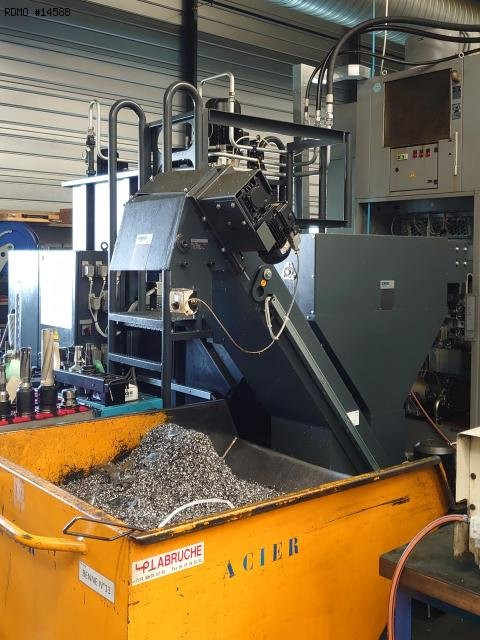

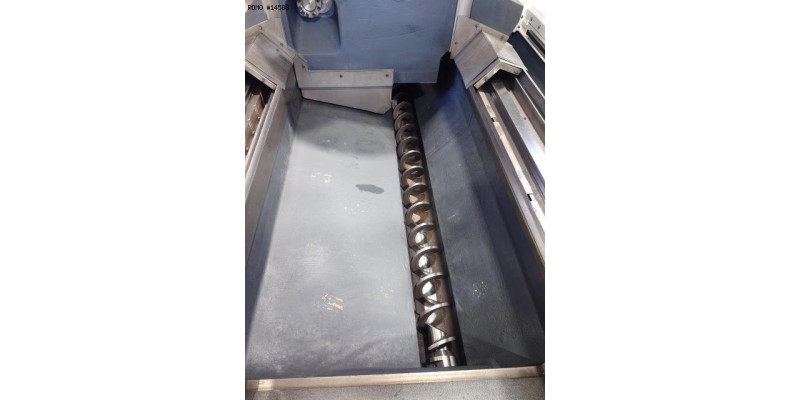

- Transportador de virutas
- Aspirador niebla de aceite
- Enfriamiento del husillo
- Palpador herramientas : Renishaw
- Palpador pieza : Renishaw
- Control rotura de herramienta
- Transformador eléctrico
- Porta-herramientas
