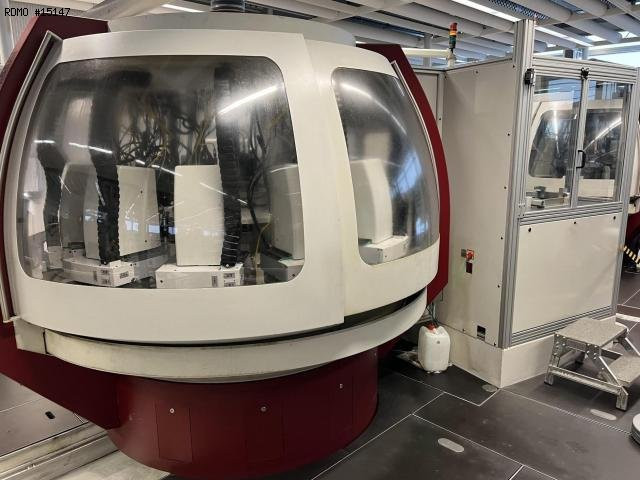

- Número de ejes : 27
- Número de estaciones : 12
- Número de estaciones de mecanizado : 9
- Tiempo de indexación : 2 [seq]
UNIDAD DE MECANIZADO
- Designación : UV151-3
- Número de unidades : 1
- Carreras ejes X/Y/Z : 110 / 150 /100 [mm]
- Velocidad avance rápido : 6500 [mm/min]
- Resolución : 0.001 [mm]
UNIDAD DE MECANIZADO
- Designación : UV50-3
- Número de unidades : 8
- Carreras ejes X/Y/Z : 40 / 120/ 100 [mm]
- Velocidad avance rápido : 6500 [mm/min]
- Resolución : 0.001 [mm]

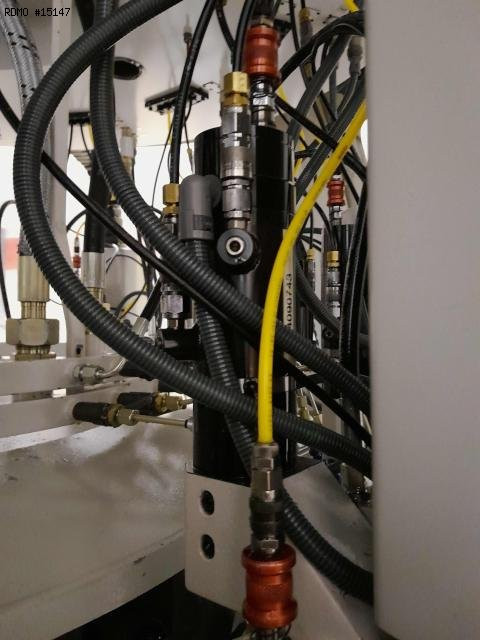

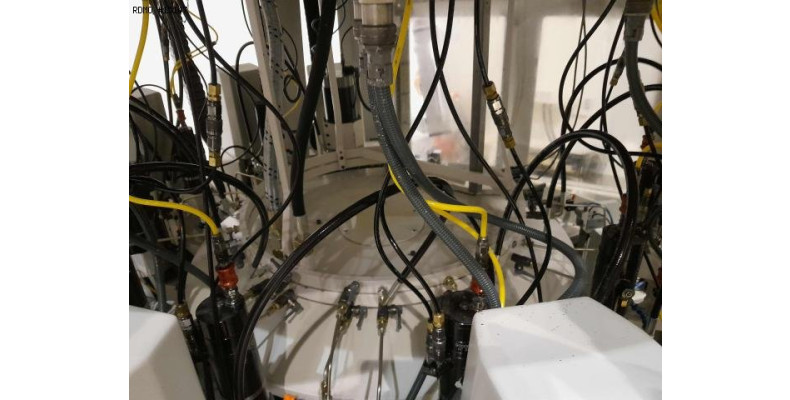

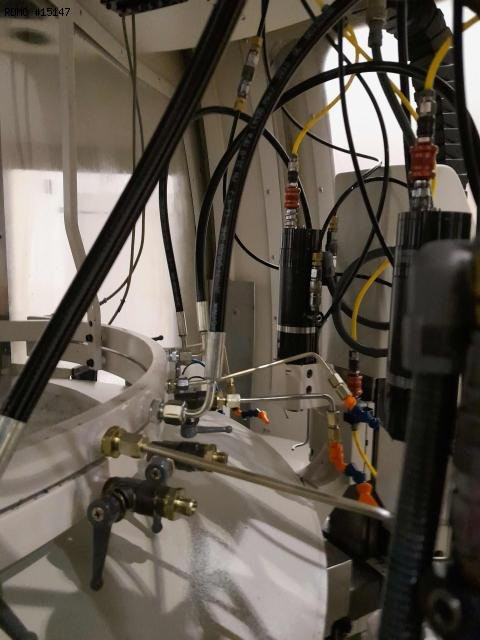

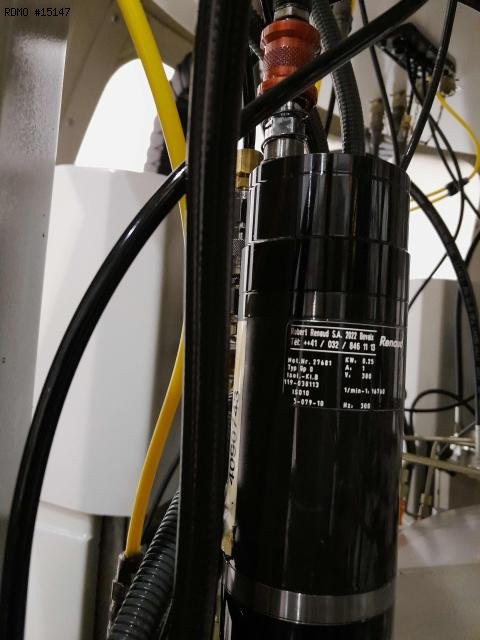

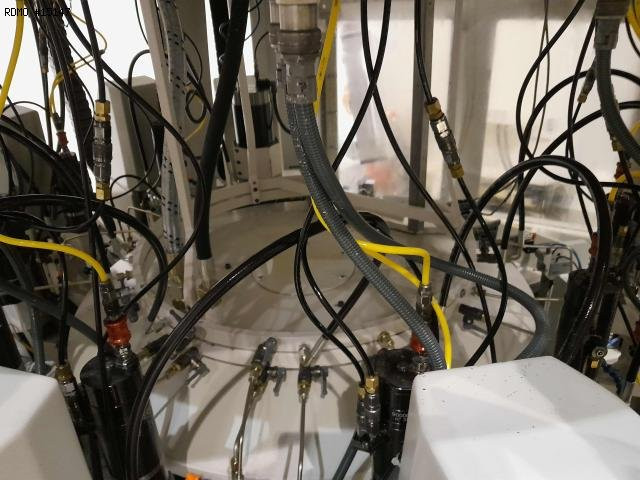

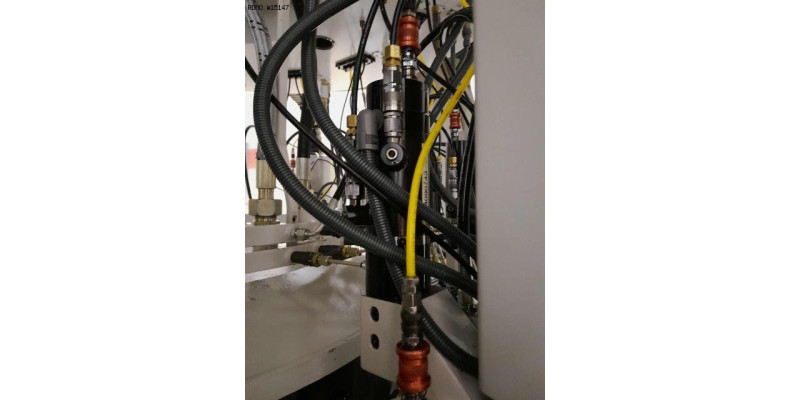

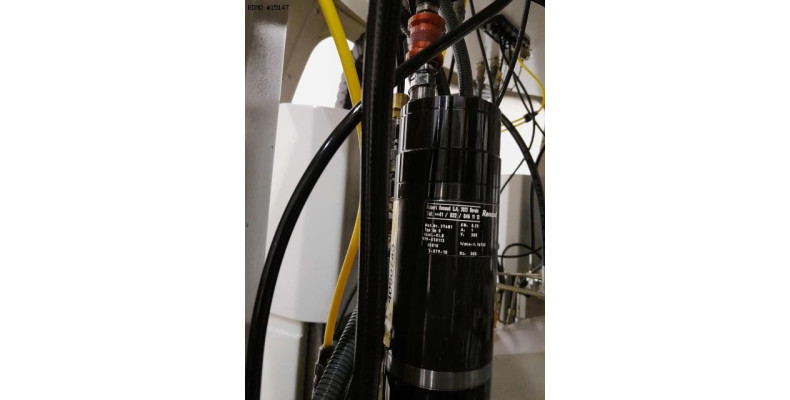

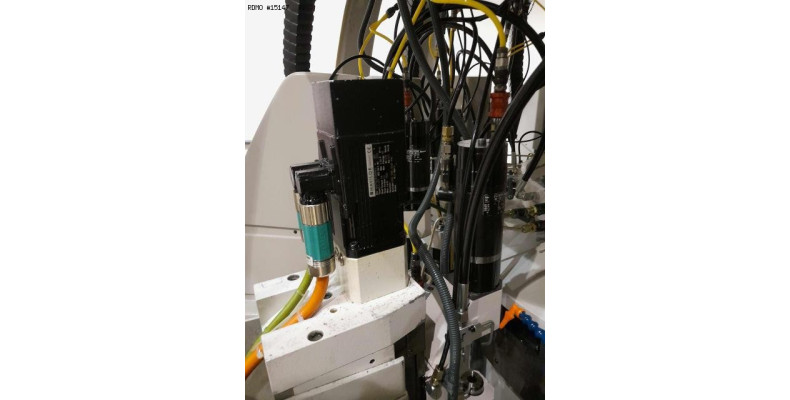

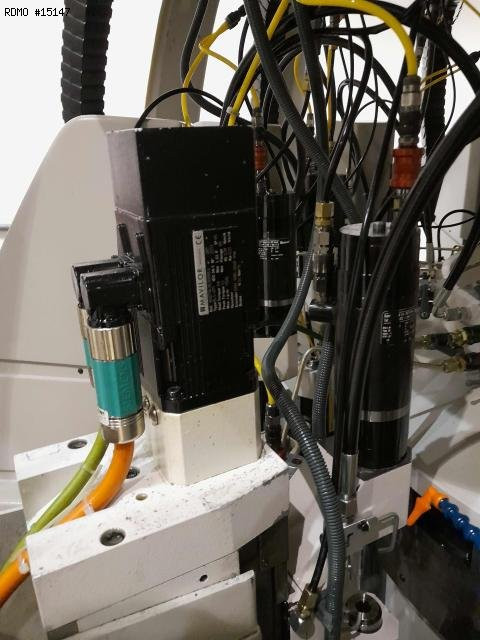

Husillos
- Type de broche : Electrobroche Ø38
* Número de husillos : 14
* Tipo de porta-herramienta : ISO10
* Velocidad del husillo : 18 000 [Rev./min]
* Potencia de husillo : 0.25 |kW]
- Type de broche : Electrobroche Ø38
* Número de husillos : 4
* Tipo de porta-herramienta : ISO10
* Velocidad del husillo : 9000 [Rev./min]
* Potencia de husillo : 0.25 |kW]
* Type de broche : Electrobroche Ø120
- Número de husillos : 1
- Tipo de porta-herramienta : HSK40
* Velocidad del husillo : 8710 [Rev./min]
* Potencia de husillo : 3.8 |kW]
* Type de broche : Electrobroche Ø38
- Número de husillos : 2
- Tipo de porta-herramienta : ISO10
* Velocidad del husillo : 9000 [Rev./min]
* Potencia de husillo : 0.25 |kW]

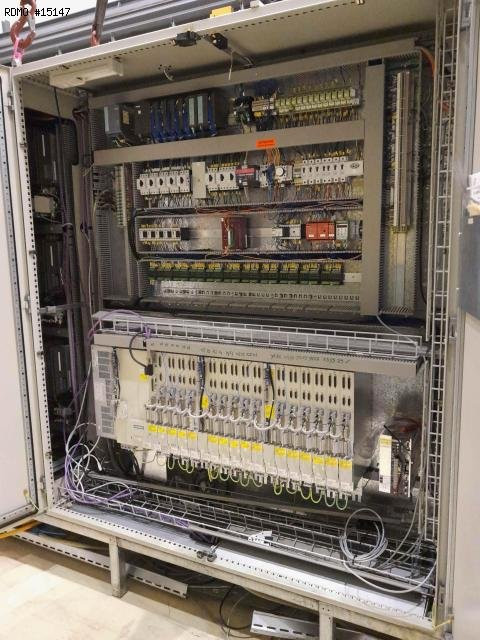

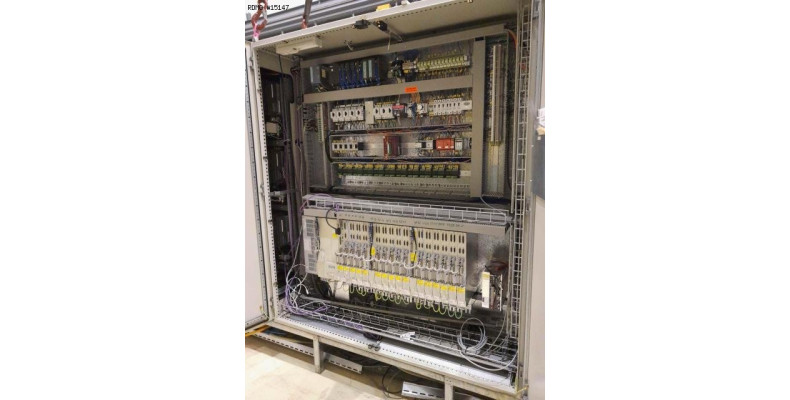

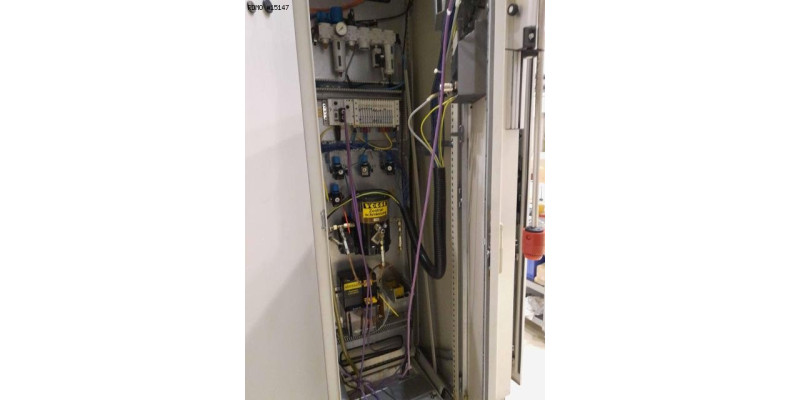

ALIMENTACIÓN ELÉCTRICA
- Tensión de alimentación : 400 [V]
- Potencia instalada : 10 |kW]

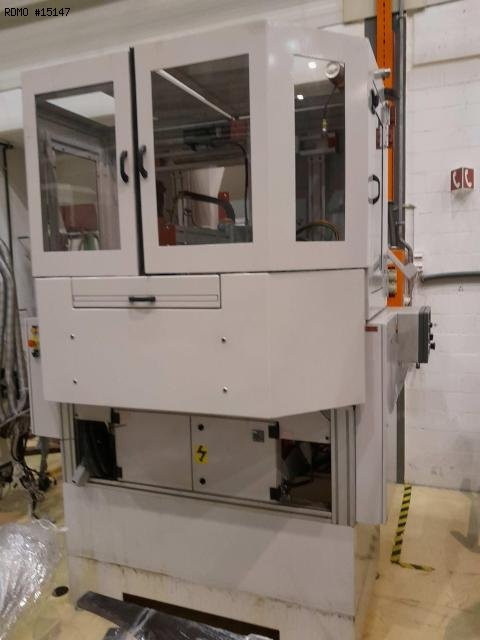

DIMENSIONES TOTALES
- Dimensiones en el suelo : 4600 x 3600 [mm]
- Altura máquina : 3200 [mm]
- Peso de la máquina : 13500 [Kg]
- Equipamiento
Equipamiento

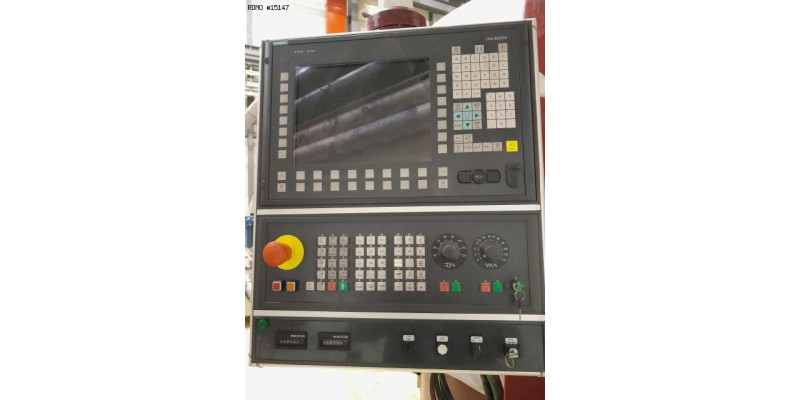

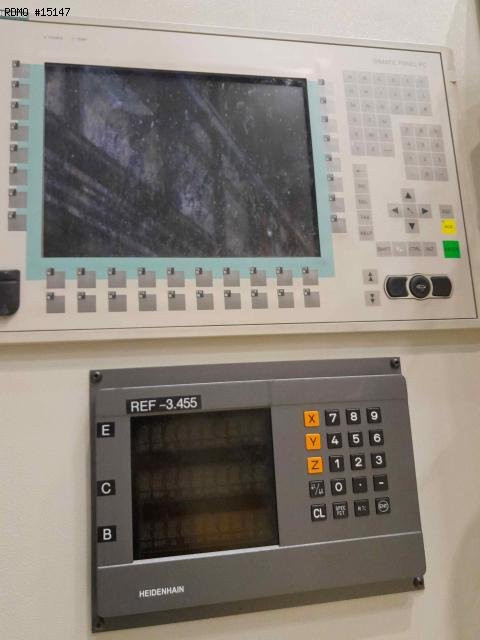

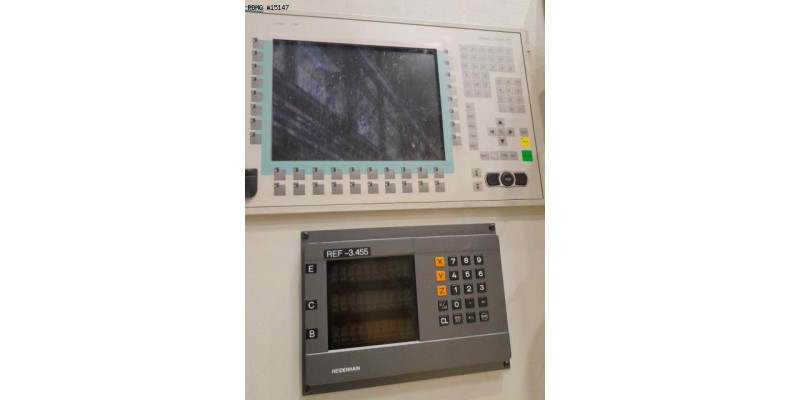

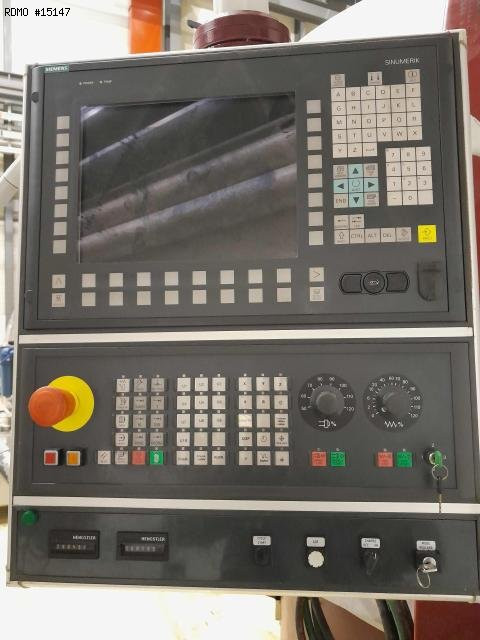

- CNC : Siemens

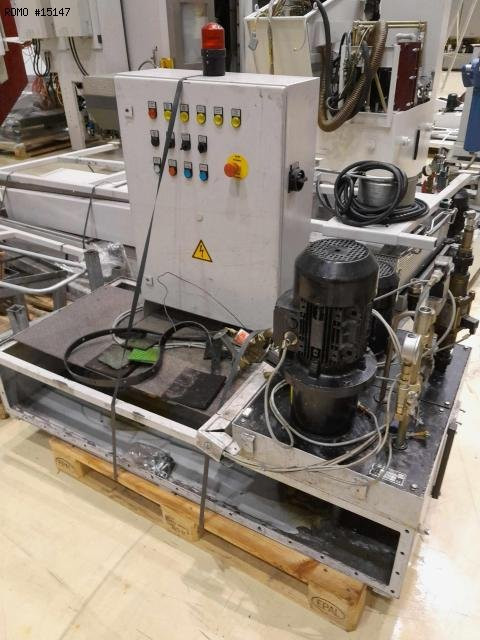

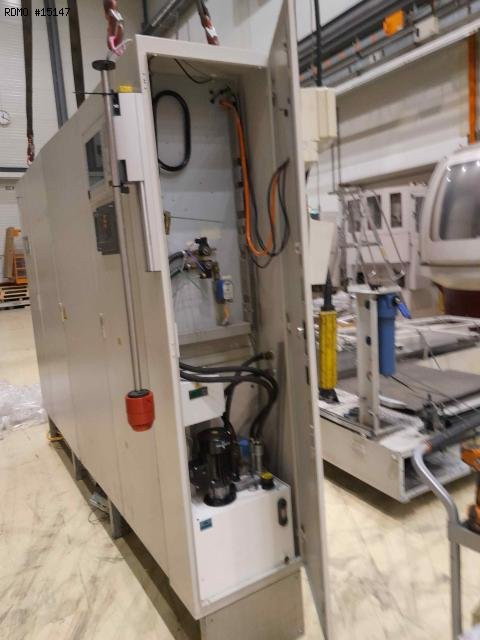

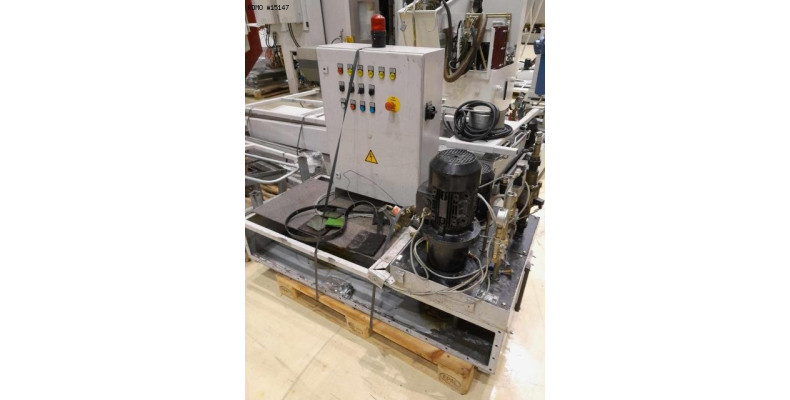

- Grupo de refrigeración
- Recipiente de riego
* con bomba de alta presión

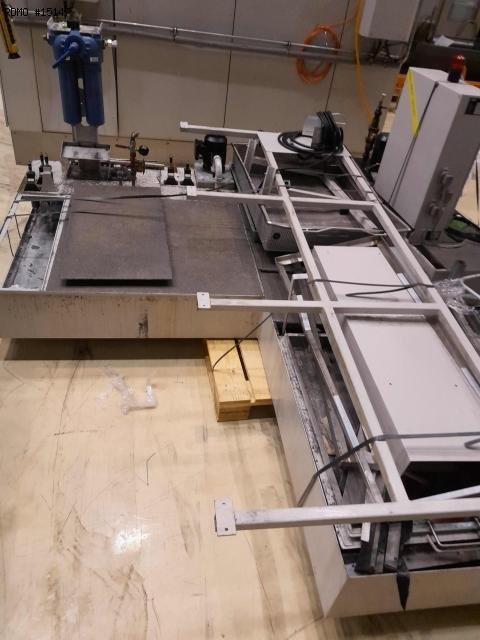

- Transportador de virutas

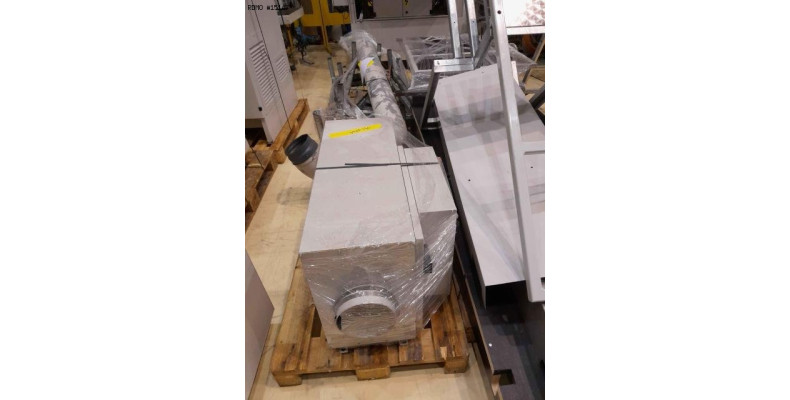

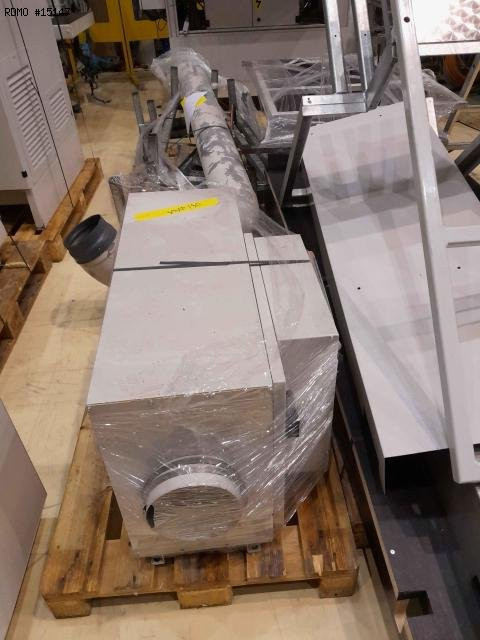

- Aspirador niebla de aceite : ELBARON RON/A 120
