- Número de ejes : 9
- Número de husillos : 2
HUSILLO PRINCIPAL
- Extremo de husillo : ISO 7027/1
- Potencia de husillo : 31/ 42.5 |kW]
- Velocidad del husillo : 3500 [Rev./min]
- Diámetro máximo en barra : 90 [mm]
- Diámetro máximo en el banco : 560 [mm]
- Duración máxima en mandril : 250 [mm]
- Precisión de indexación eje C : 0,001 [°]
CONTRA-HUSILLO
- Extremo de husillo : ISO 702/1-6
- Potencia de husillo : 31 / 42,5 |kW]
- Velocidad del husillo : 3500 [Rev./min]
- Diámetro máximo en barra : 90 [mm]
- Precisión de indexación eje C : 0,001 [°]
- Carrera : 1.430 [mm]

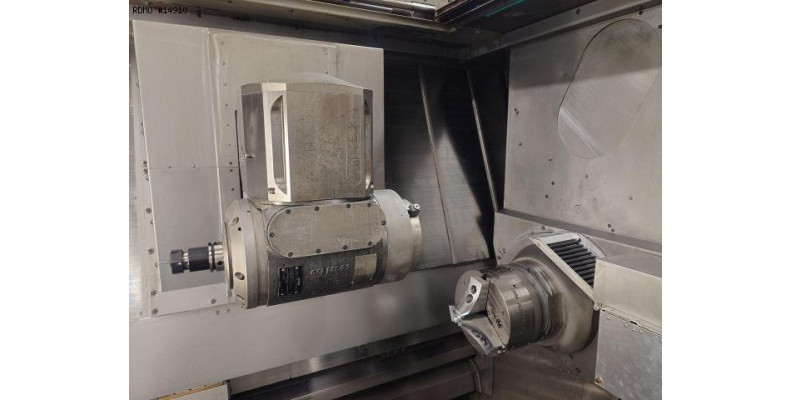

HUSILLO DE TORNEADO FRESADO
- Carrera X/Z : 300 x 1.400 [mm]
- Carrera Y : 285 [mm]
- Carrera eje B : 360 [°]

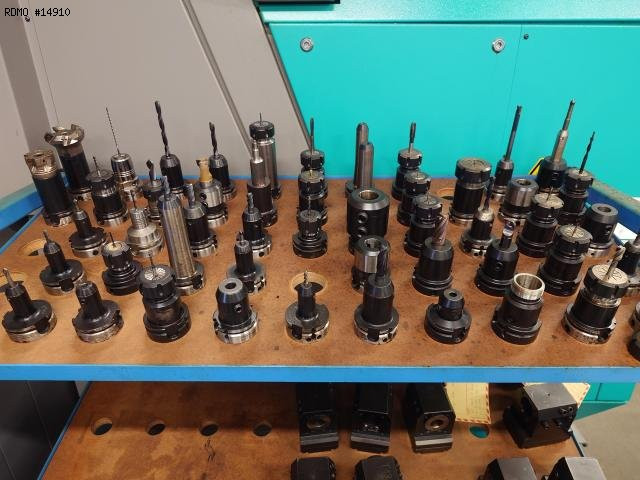

- Tipo de herramienta : HSK63
- Velocidad del husillo : 12.000 [Rev./min]
- Potencia de husillo : 27,5 |kW]
CAMBIADOR DE HERRAMIENTAS
- Tipo de cambiador de herramientas : Bras chargeur
- Capacidad del almacén de herramientas : 2 x 40
TORRETA INFERIOR
- Número de posiciones : 12
- Número de posiciones motorizadas : 12
- Carrera X/Z : 140 x 1400 [mm]
- Tipo de herramienta : VDI 40
- Velocidad herramientas giratorias : 6.000 [Rev./min]
- Potencia herramientas giratorias : 9,4 |kW]
ALIMENTACIÓN ELÉCTRICA
- Tensión de alimentación : 400 [V]
- Potencia instalada : 73 |kW]
DIMENSIONES TOTALES
- Dimensiones en el suelo : 5.460 x 2.560 [mm]
- Altura máquina : 2.400 [mm]
- Peso de la máquina : 13.500 [Kg]
HORAS MÁQUINA
- Horas en tensión : 42.100 [h]
Equipamiento
- CNC : C200-4D (SIEMENS 840D Powerline)
- Reglas de medida directa
- Recipiente de riego : KNOLL
* con bomba de alta presión : 80 [bares]
* con filtración por bomba de vacío
- Transportador de virutas

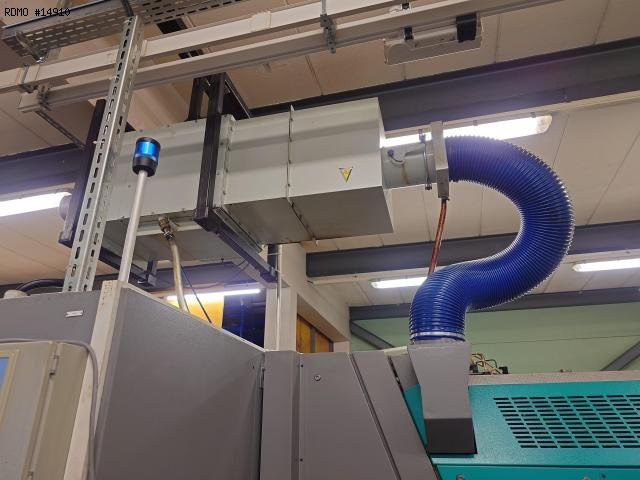

- Aspirador niebla de aceite
- Enfriamiento del husillo
- Control rotura de herramienta
- Hublots visiport

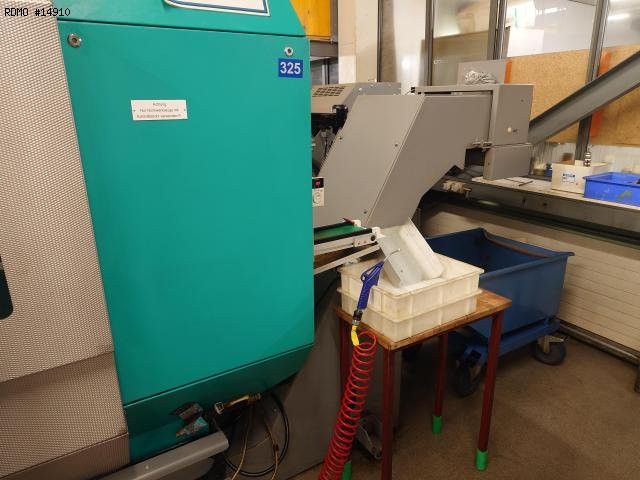

- Cinta transportadora de piezas
