- Número de ejes : 8
- Número de husillos : 1
HUSILLO PRINCIPAL
- Extremo de husillo : ISO 702/1-8
- Potencia de husillo : 60 |kW]
- Velocidad del husillo : 3.500 [Rev./min]
- Diámetro máximo en barra : 102 [mm]
- Diámetro máximo en el banco : 560 [mm]
- Duración máxima en mandril : 315 [mm]
- Precisión de indexación eje C : 0,001 [°]
CONTRA-PUNTA
- Tipo de contra-punta : Numérique
- Tipo de cono : ISO 30
- Distancia entre puntas : 1.400 [mm]
- Presión regulable : por vigilancia de esfuerzo

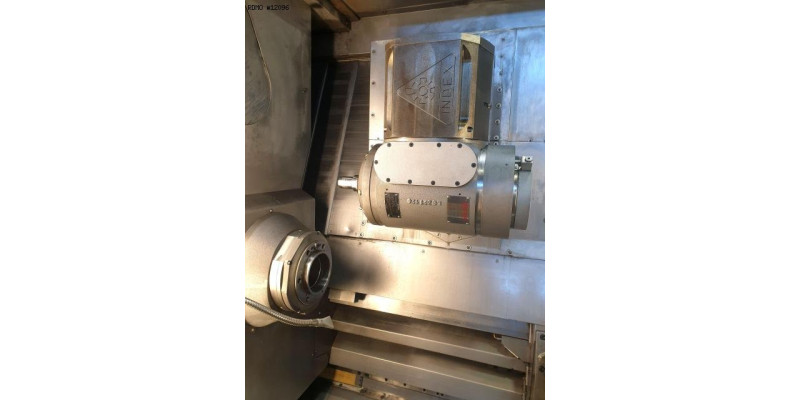

HUSILLO DE TORNEADO FRESADO
- Carrera X/Z : 300 x 1.840 [mm]
- Carrera Y : 286 [mm]
- Carrera eje B : 360 [°]
- Precisión de indexación eje B : 0,001 [°]
- Tipo de herramienta : HSK63
- Velocidad del husillo : 12.000 [Rev./min]
- Potencia de husillo : 27,5 |kW]
CAMBIADOR DE HERRAMIENTAS
- Tipo de cambiador de herramientas : Parapluie
- Capacidad del almacén de herramientas : 2 x 40
ALIMENTACIÓN ELÉCTRICA
- Tensión de alimentación : 400 [V]
- Potencia instalada : 100 [kVA]
DIMENSIONES TOTALES
- Dimensiones en el suelo : 5.460 x 2.560 [mm]
- Altura máquina : 3.000 [mm]
- Peso de la máquina : 13.500 [Kg]
HORAS MÁQUINA
- Horas en tensión : 37.800 [h]
- Horas de husillo torneado-fresado : 7.891 [h]
- Horas de husillo principal : 9.137 [h]
Equipamiento
- CNC : C200-4D (SIEMENS 840D Powerline)
- Interfaz : RS232 / RJ45
- Recipiente de riego : 900 [l]
* con bomba de alta presión : 25 [bares]
* con filtración papel
- Riego centro del husillo
- Transportador de virutas : KNOLL
- Aspirador niebla de aceite : BÜCHEL SH2000 PEV
- Enfriamiento del husillo
- Luneta : SMW SLU3 Ø12-152 à positionnement CNC
- Mandril 3 mordazas : SMW KNCS-N-315-91
- Número de porta-herramientas de fresado : 72
- Número de porta-herramientas de torneado : 12
