- distancia entre puntas : 1000 [mm]
- altura de las puntas : 125 [mm]
- orientación de la mesa : 9 [°]
- cabezal de rueda universal
- tamaño rueda izquierda : 400 x 50 x 127 [mm]
- tamaño rueda derecha : 225 x 20 x 76,2 [mm]
- potencia del motor : 3 [kW]
- velocidad del cabezal : 1500 / 1700 / 2200
- orientación del cabezal de la rueda : 270 [°] (3 x 90°)
- agujero para husillo interno : 90 [mm]
- orientación del cabezal : 180 [°]
- velocidad del husillo : 20 - 400 [rpm]
- cono del husillo interno : Morse 5
- potencia del motor : 0,9 [kW]
- conicidad interna del contrapunto : Morse 4
- recorrido de la caña del contrapunto : 30 [mm]
- dimensiones : 2860 x 1680 x 1670 [mm]
- peso : 2500 [kg]
Equipamiento
- alimentación automática (desbaste, acabado y retroceso)
- contrapunto
- regla sinusoidal para el cabezal
- cabezal UR : 2 muelas exteriores y 1 interior

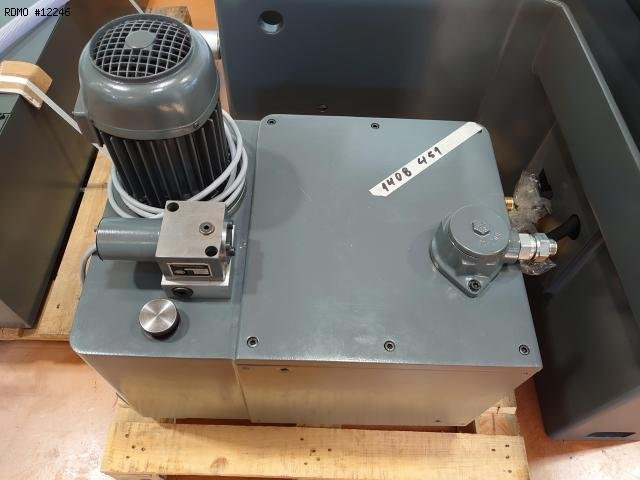

- depósito de lubricación con bomba
- 1 husillo de rectificado interior SFJ UJ70 : 14.000 [rpm]
- 1 soporte de diamante fijo en el contrapunto
- 1 plato de 4 garras
- 1 plato magnético
- 1 juego de mordazas de accionamiento
- 2 lunetas de dos puntos
- prolongación para altura 175 mm
- varios soportes de muelas
- varias muelas abrasivas
