- Número de ejes : 4

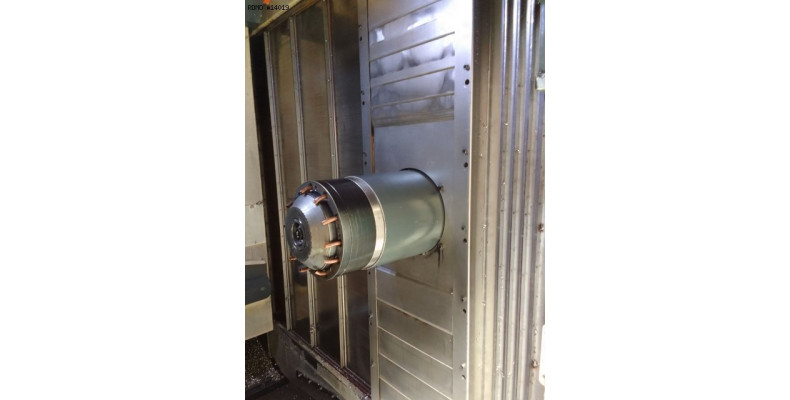

HUSILLO DE FRESADO
- Tipo de porta-herramienta : HSK63
- Potencia de husillo : 22 / 26 |kW]
- Velocidad del husillo : 100 - 10.000 [Rev./min]
EJES LINEALES
- Carreras ejes X/Y/Z : 800 x 600 x 800 [mm]
- Velocidades avances rápidos (X/Y/Z) : 40 [m/min]
EJE ROTATIVO B
- Carrera : 360 [°]
- Precisión de indexación : 0,001 [°]
- Velocidad avance rápido : 13,88 [Rev./min]
CAMBIADOR DE HERRAMIENTAS
- Tipo de cambiador de herramientas : Bras chargeur

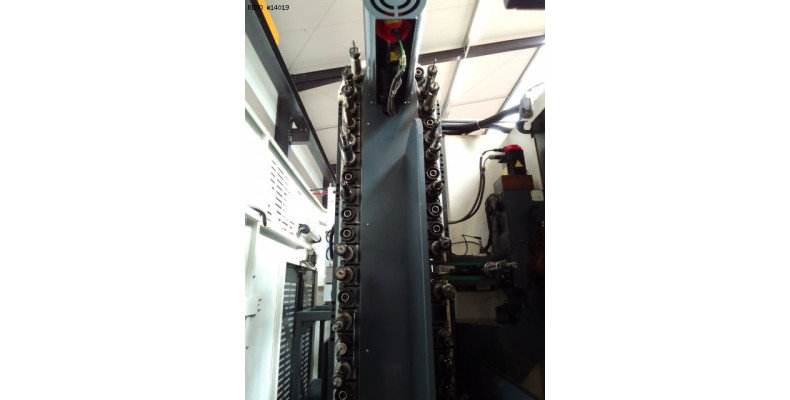

- Capacidad del almacén de herramientas : 60
- Tiempo para cambiar la herramienta : 2,2 [seq]

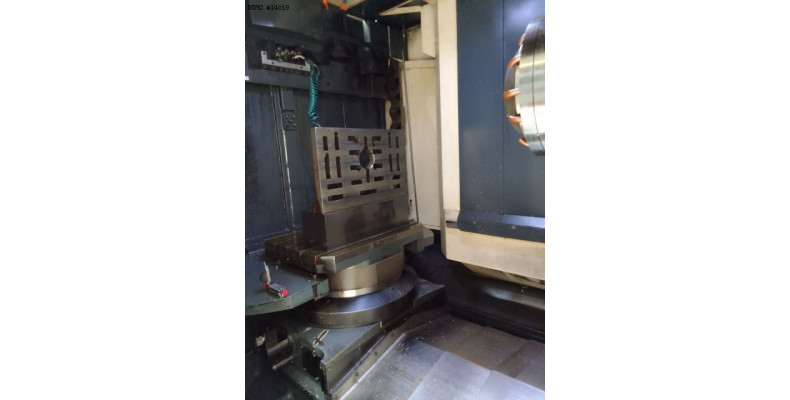

CAMBIADOR DE PALETAS
- Tipo de cambiador de paletas : Rotopalette
- Dimensiones paleta : 630 x 500 [mm]
- Número de paletas : 2
- Peso max. sobre paleta : 900 [Kg]
- Distancia paleta / eje husillo : 43 - 643 [mm]
- Distancia centro paleta / nariz de husillo (min./max.) : 145 - 945 [mm]
- Diámetro max. de pieza : 740 [mm]
- Altura max. de pieza : 550 [mm]

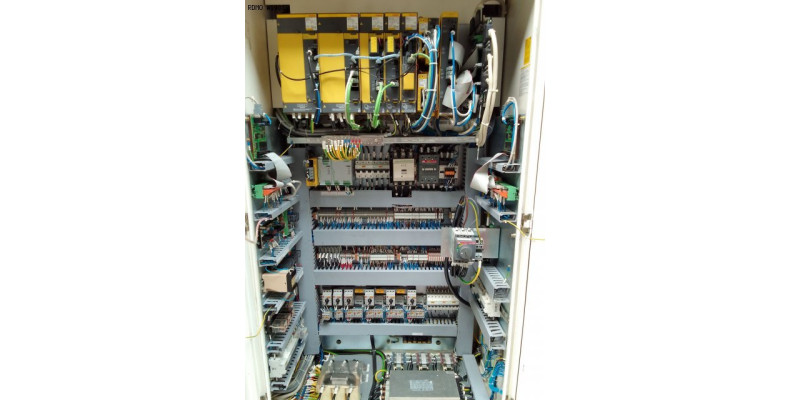

ALIMENTACIÓN ELÉCTRICA
- Tensión de alimentación : 400 [V]
- Potencia instalada : 56 [kVA]
DIMENSIONES TOTALES
- Dimensiones en el suelo : 5.244 x 3.305 [mm]
- Altura máquina : 3.345 [mm]
- Peso de la máquina : 10.000 [Kg]

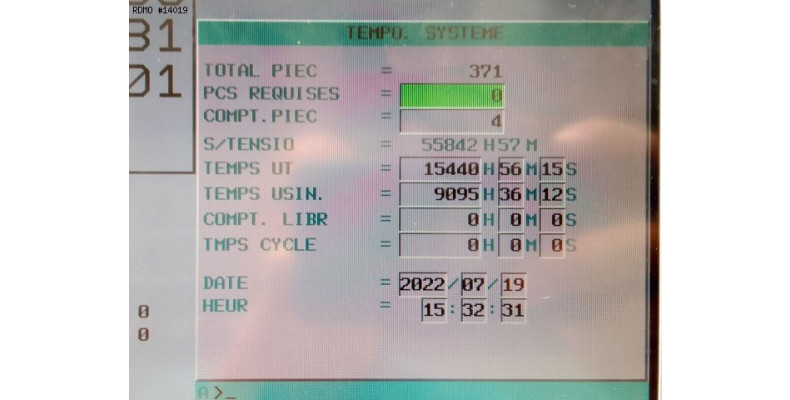

HORAS MÁQUINA
- Horas de trabajo : 9.095 [h]
Equipamiento
- CNC : Fanuc 0i-MD
- Interfaz : Ethernet / RS232 / USB / PCMCIA
- Programación interactiva : Manual guide
- Volante electrónico
- Reglas de medida directa
- Aterrajado rígido
- Lámpara de estado 3 colores
- Recipiente de riego : 700 [l]
* Con desoleador
* con bomba de alta presión : 40 [bares]
* Riego centro del husillo
* con filtración papel
* Con ducha de lavado
* Con cabina de lavado
- Sujeción hidráulica de piezas : predisposición
- Contrapeso hidráulico : en Y
- Transportador de virutas

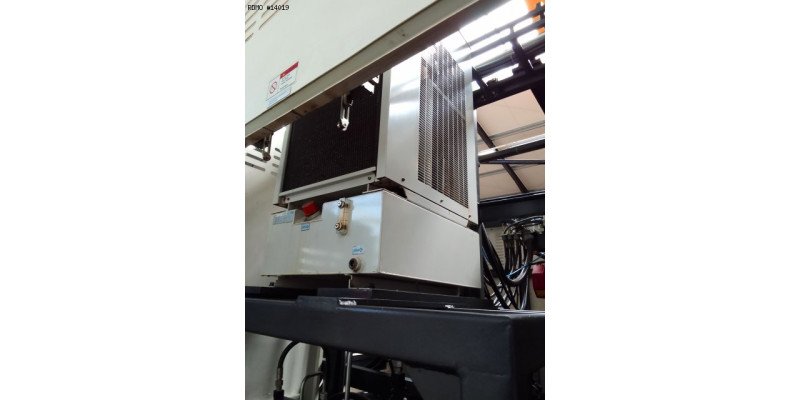

- Enfriamiento del husillo
- Porta-herramientas : 35
